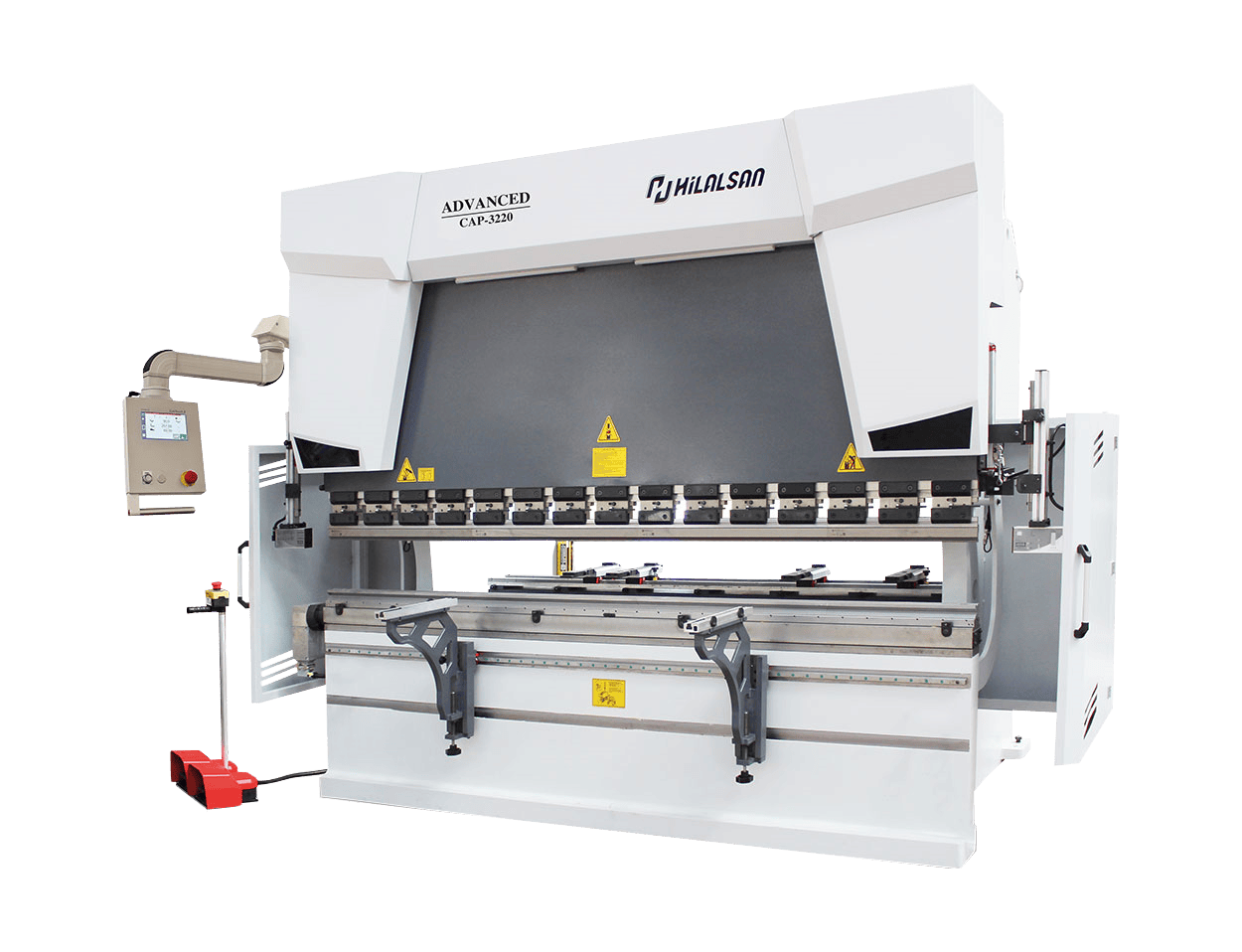

Гидравлический листогибочный пресс с ЧПУ ADVANCED

СТАНДАРТНОЕ ОБОРУДОВАНИЕ И ВОЗМОЖНОСТИ

• Y1,Y2,X 3 оси.
• Блок управления цветным сенсорным экраном Esa S625.
• Задний упор Hilalsan оси X с с двигателем переменного тока.
• Нижний узкий стол.
• Опорный рычаг со шкалой, Т-образным пазом и ограничителем наклона.
• Быстроразъемный верхний зажим инструмента Hilalsan европейского типа.
• Верхний инструмент европейского типа H:66,6 мм 85° R:08 мм.
• Нижний инструмент европейского типа, 4V, высота: 60x60 мм, 85°.
• Передняя система безопасности / Лазерная система защиты рук Fiessler Akas FPBS.
• Задние световые завесы безопасности.
• Лампа освещения.
• Ножная педаль с кнопкой аварийной остановки.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Ручное бомбирование.
• Контроллер ЧПУ с моторизованным бомбированием.
• Задний упор Hilalsan для осей X,R с двигателем переменного тока.
• Ножная педаль на подставке с кнопкой аварийной остановки.
• Система обогрева масла.
• Система охлаждения масла с вентилятором.
• Гидравлический зажим верхнего инструмента.
• Гидравлический зажим нижнего инструмента.
• Ручная централизованная система смазки.
• Моторизованная централизованная система смазки.
• Панель управления с системой безопасности Fiessler AKAS II M-FMSC.

Основные характеристики

• Рама станка изготовлена ​​с использованием передовой технологии с очень точными допусками и снятием напряжений с помощью больших сварных компонентов. Все точки растяжения сконструированы с большими радиусами и предварительным напряжением, исключающим возникновение трещин в сварных швах.
• Инерция нижнего и верхнего стола рассчитана на оптимальные значения для минимального отклонения.
• Верхняя плита спроектирована таким образом, чтобы роликовые подшипники, поршневые подшипники и манжеты могли компенсировать вертикальные нагрузки.
• Гидравлический цилиндр двустороннего действия, имеет шероховатость поверхности 2 мкм Таким образом, обеспечивается максимальная износостойкость. Корпуса цилиндров изготавливаются ковкой по стандарту SAE 1040.
• Гидравлические цилиндры прикреплены к передней части стоек с помощью болтов и кулачков, чтобы обеспечить отличное выравнивание и балансировку нагрузки.
• Особенности поршневой головки: манжеты типа Omega снабжены широкими бронзовыми подшипниками, полуугольными втулками.
• Поршни обрабатываются прецизионным шлифованием с дальнейшей закалкой и хромированием, что обеспечивает высокую износостойкость поверхности поршней.
• Регулируемые верхние направляющие изготовлены из материалов с низким коэффициентом трения. Эти направляющие расположены так, чтобы регулировать положение верхнего стола.
• Гидравлическая система Hilalsan обеспечивает точное использование при любых значениях давления, вплоть до максимального рабочего давления. В то же время при таких значениях давления достигаются точное позиционирование цилиндра, синхронизация и повторяемость.
• Система задних упоров изготавливается с учетом возможного негативного влияния окружающей среды. Подшипники заднего упора - двухрядные и рассчитаны для работы в тяжелых условиях . Специальные подшипники с защитой применяются против пыли и других частиц, которые накапливаются в линейных в процессе работы.
• Наружная поверхность станка окрашена двумя слоями краски толщиной не менее 60 микрон для защиты от погодных условий. Сушка после окраски производится поэтапно в разных временных и температурных режимах.
• Стандартная комплектация включает числовое управление осями Y1, Y2, X.
