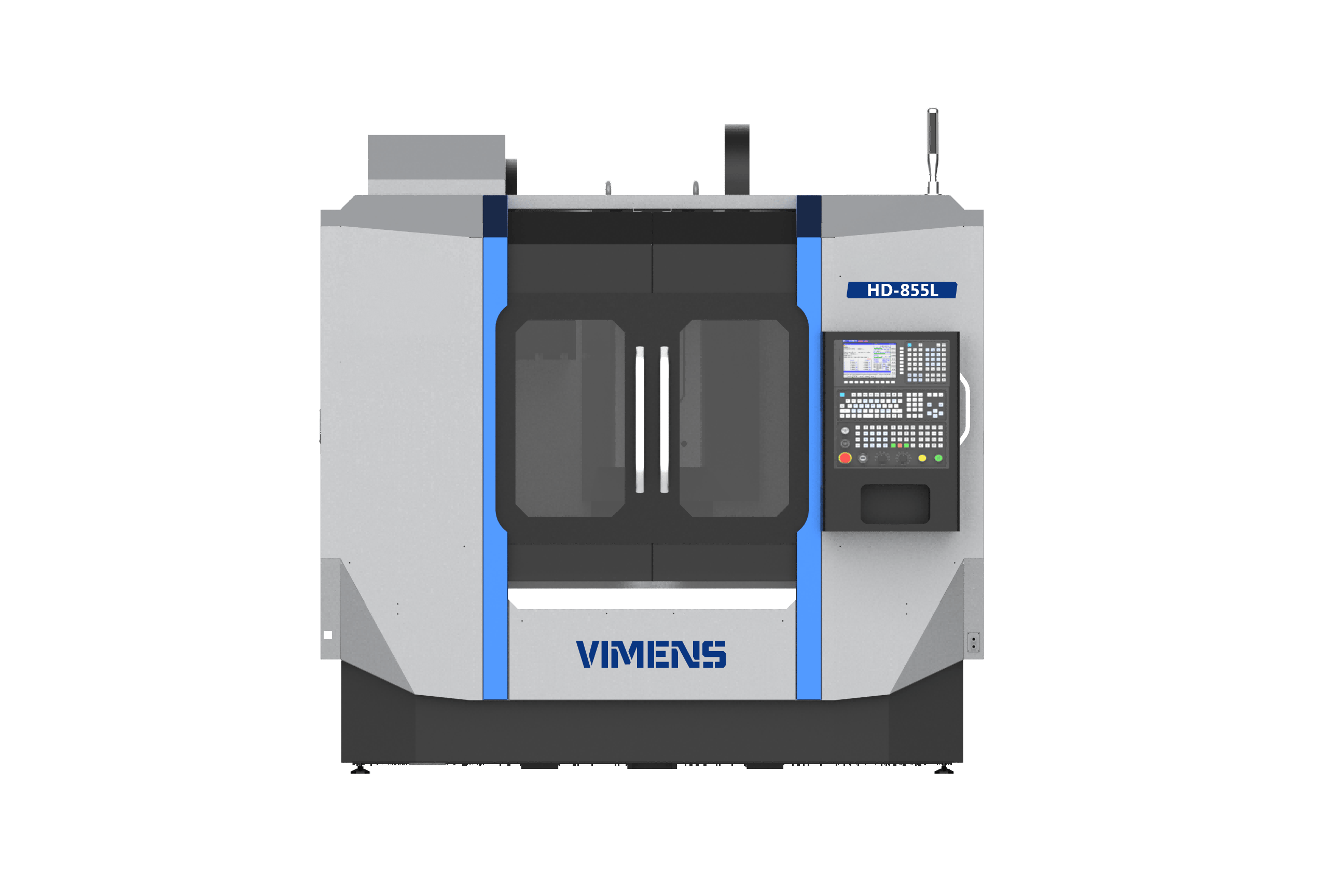

Вертикальные обрабатывающие центры VIMENS
| Модель | HD-855L | HD-1160L | HD-1270L | HD-1380L | HD-1580L | HD-1890L | ||
|---|---|---|---|---|---|---|---|---|
| Перемещения по осям | Ход по осям X/Y/Z | мм | 800/550/550 | 1100/650/750 | 1200/700/700 | 1300/800/800 | 1500/800/800 | 1800/900/1000 |
| Мощность двигателей по осям X/Y/Z | кВт | 2.0/2.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/4.5 | 4.5/4.5/4.5 | 3.0/3.0/3.0 | |
| Расстояние от торца шпинделя до стола | мм | 110-660 | 95-845 | 75-775 | 85-885 | 85-885 | 100-1100 | |
| Расстояние от центра шпинделя до колонны | мм | 590 | 722 | 785 | 865 | 865 | 950 | |
| Рабочий стол | Размер стола | мм | 1000x550 | 1200*650 | 1360*710 | 1500*810 | 1700*810 | 2000×900 |
| Размеры Т-образных пазов | мм | 5-18*90 | 5-18*120 | 5-18*152.5 | 5-18*147.5 | 5-18*147.5 | 5-18×147.5 | |
| Максимальная нагрузка на стол | кг | 500 | 800 | 1000 | 1200 | 1500 | 2000 | |
| ШПИНДЕЛЬ | Скорость вращения шпинделя | об./мин | 10000 | 10000 | 8000 | 8000 | 8000 | 0～8000 |
| Мощность двигателя шпинделя | кВт | 7.5/11.0 | 11.0/15.0 | 15.0/18.0 | 15.0/18.0 | 18.5/22.0 | 15.0/18.5 | |
| Конус шпинделя | - | BT40-160 | BT40-160 | BT50-155 | BT50-155 | BT50-155 | BT50 | |
| Тип привода шпинделя | - | Ременной | Ременной | Ременной | Ременной | Ременной | Ременной | |
| Скорость подачи | Рабочая подача стола | мм/мин | 0-10000 | 0-10000 | 0-10000 | 0-10000 | 0-10000 | 24000/24000/14000 |
| Ускоренная подача по осям X/Y/Z | м/мин | 36/36/24 | 36/36/24 | 24/24/24 | 24/24/24 | 24/24/16 | 24/24/14 | |
| ТОЧНОСТЬ | Точность позиционирования | - | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.010mm |
| Точность повторного позиционирования | мм | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.005mm | |
| Инструмент | Количество инструментов в магазине | шт | 24 | 24 | 24 | 24 | 24 | 24 |
| Максимальный вес инструмента | Кг | 8 | 8 | 18 | 18 | 18 | 18 | |
| Максимальная длина инструмента | мм | 300 | 300 | 400 | 400 | 400 | 400 | |
| Диаметр инструмента (соседние ячейки заняты / свободны) | мм | Ø78/Ø120 | Ø78/Ø120 | Ø112/Ø200 | Ø112/Ø200 | Ø112/Ø200 | Ø112/Ø200 | |
| Метод выбора инструмента | - | Произвольный | ||||||
| СИСТЕМА ЧПУ | Система ЧПУ | - | FANUC OI-MF PLUS(5)/MITSUBISHI M80A/M80B | |||||
| ПРОЧЕЕ | Требование к атмосферному давлению | кг-с/м2 | 6 | 6 | 6 | 6 | 6 | 6～8 |
| Потребление энергии | кВт | 20 | 20 | 25 | 25 | 30 | 20 | |
| ВЕС | кг | 2750x2650x2950 - 5200 кг 3900x500x1300 - 100 кг | 3350x2900x3100 - 6600 кг 4400x500x1300 - 100 кг | 3838x3230x3223 -9280 кг 5167x500x1300 -100 кг | 4442x3127x3235 -11070 кг 5592x500x1500 - 150 кг | 4442x3127x3235- 10970 кг 5592x500x1500- 150 кг | 3610x3187x3370 -8160 кг 4902x500x1300 -150 кг | |
