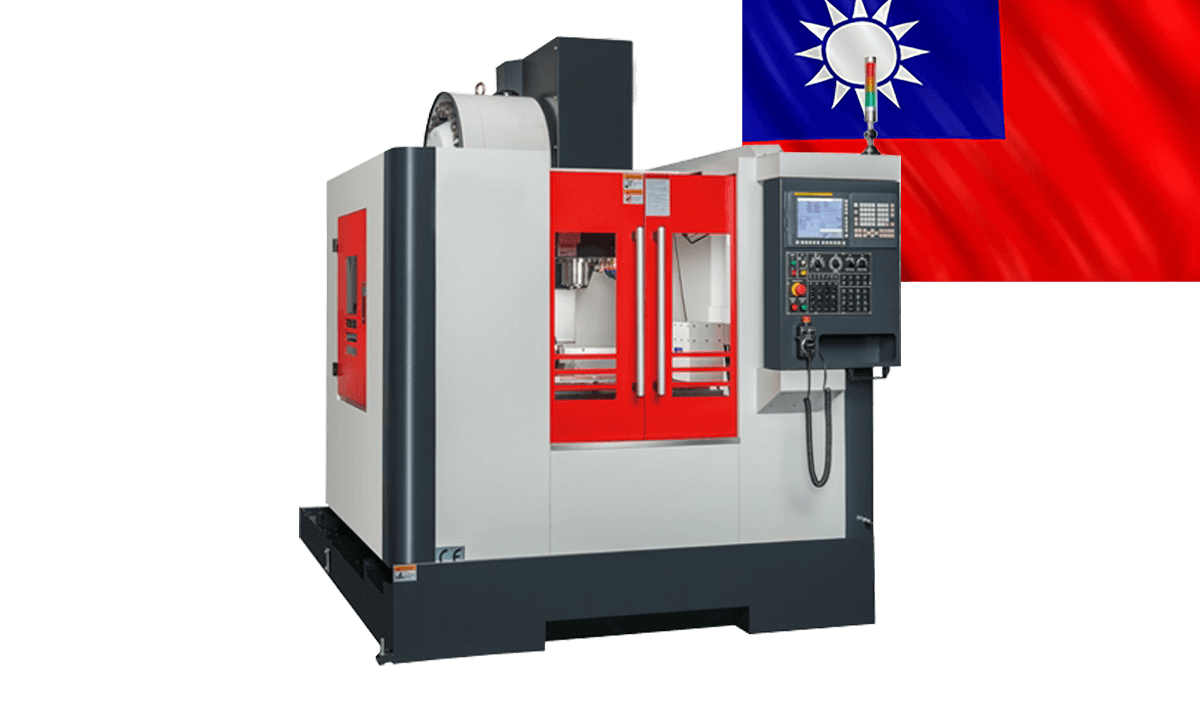

Вертикальный фрезерный станок JHV-800
Особенности модели:
- По всем осям установлены прецизионные линейные направляющие, которые обеспечивают быстрое перемещение и точное позиционирование.
- В стандартной комплектации установлена система продува шпинделя воздухом и масляное охлаждение шпинделя для устранения теплового расширения за счет высокоскоростного вращения шпинделя, что обеспечивает точность и длительный срок службы.
- ШВП с предварительным натягом по всем осям устраняют люфт и уменьшают температурный рост, обеспечивая превосходную точность.
Технические характеристики центра JHV-800:
| Модель | ед. изм | JHV-800 |
|---|---|---|
| 3-хосевой | Линейные направляющие | |
| Ход по оси X | мм | 800 |
| Ход по оси Y | мм | 500 |
| Ход по оси Z | мм | 580 |
| От торца шпинделя до стола | мм | 120-700 |
| РАБОЧИЙ СТОЛ (автоматическая смена на столе) | ||
| Размер стола | мм | 900х500 |
| Макс. нагрузка | кг | 500 |
| T-слоты | 5x18x100 | |
| Время смены столов | - | |
| Метод смены столов | - | |
| ШПИНДЕЛЬ | ||
| Конус шпинделя | BT-40 | |
| Ременной привод | об/мин | 10000 |
| Прямой привод (опц.) | об/мин | 10000 / 12000 / 15000 |
| Мощность | кВт | 5.5 / 7.5 |
| Охлаждение | масляное | |
| ПОДАЧА | ||
| Быстрый ход (X,Y,Z) | 30/30/24 | |
| Подача при резке | мм/мин | 1-15000 |
| X,Y,Z серводвигатели (FANUC) | кВт | 1.2 / 1.8 / 3 |
| X,Y,Z серводвигатели (Mitsubishi) | кВт | 1.5 / 1.5 / 2 |
| МАГАЗИН ИНСТРУМЕНТА | ||
| Тип магазина | рука | |
| Емкость магазина | поз | 24 |
| Макс. Ø иснтр-та | мм | 75 / 150 |
| Макс. Ø иснтр-та | мм | 250 |
| Вес инструмента | кг | 7 |
| Выбор инструмента | свободный | |
| ПРОЧЕЕ | ||
| Потребление энергии | кВА | 20 |
| Габариты (ДхШхВ) | мм | 2450х2570х2800 |
| Вес станка | кг | 4500 |
Товары
• На складе
В наличии
на складе
Не нашли нужный товар или услугу? Позвоните нам или отправьте запрос на консультацию:
Позвонить:
Ещё из раздела ФРЕЗЕРНЫЕ СТАНКИ

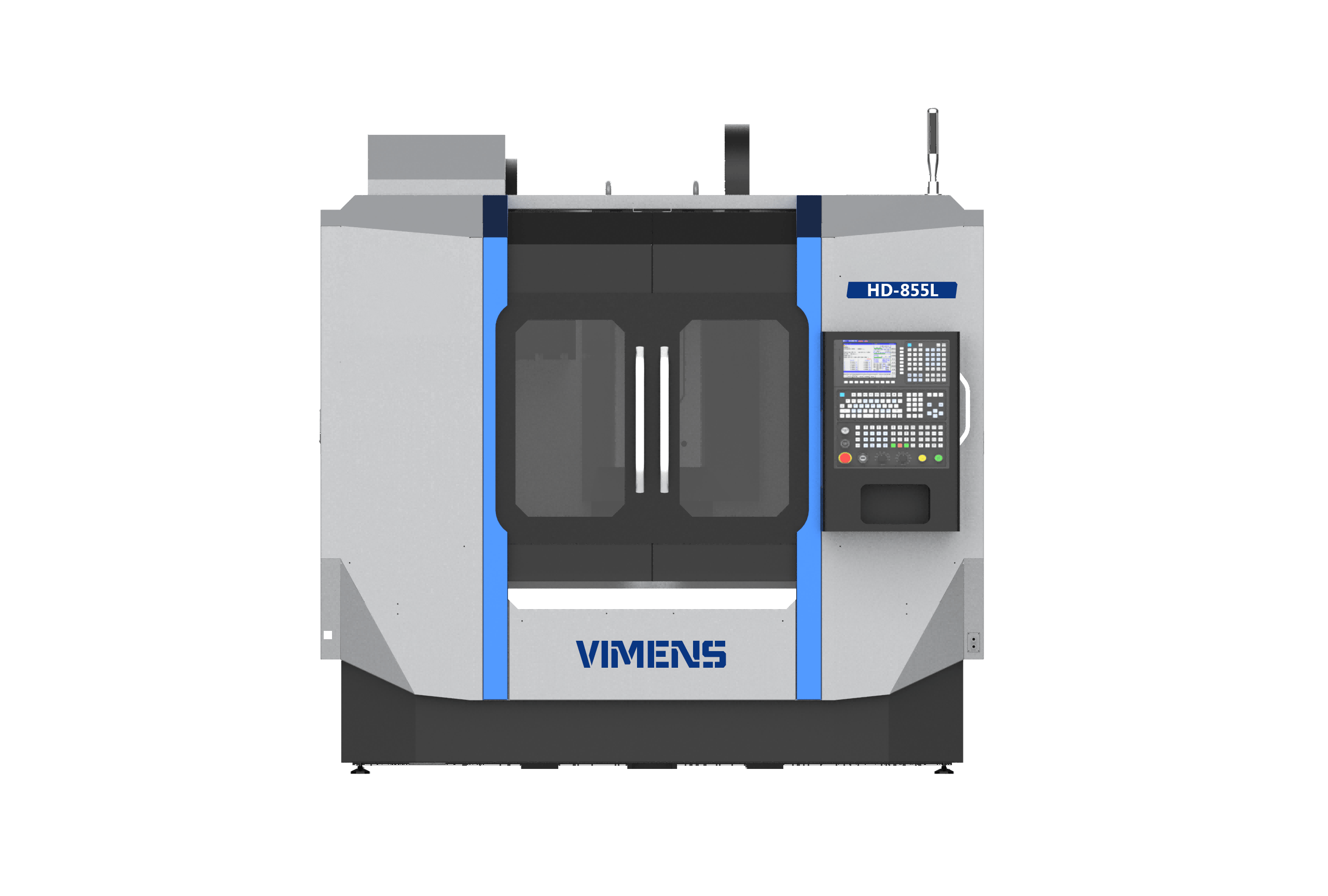

Модель HD-855L HD-1160L HD-1270L HD-1380L HD-1580L HD-1890L Перемещения по осям Ход по осям X/Y/Z мм 800/550/550 1100/650/750 1200/700/700 1300/800/800 1500/800/800 1800/900/1000 Мощность двигателей по осям X/Y/Z кВт 2.0/2.0/3.0 3.0/3.0/3.0 ...

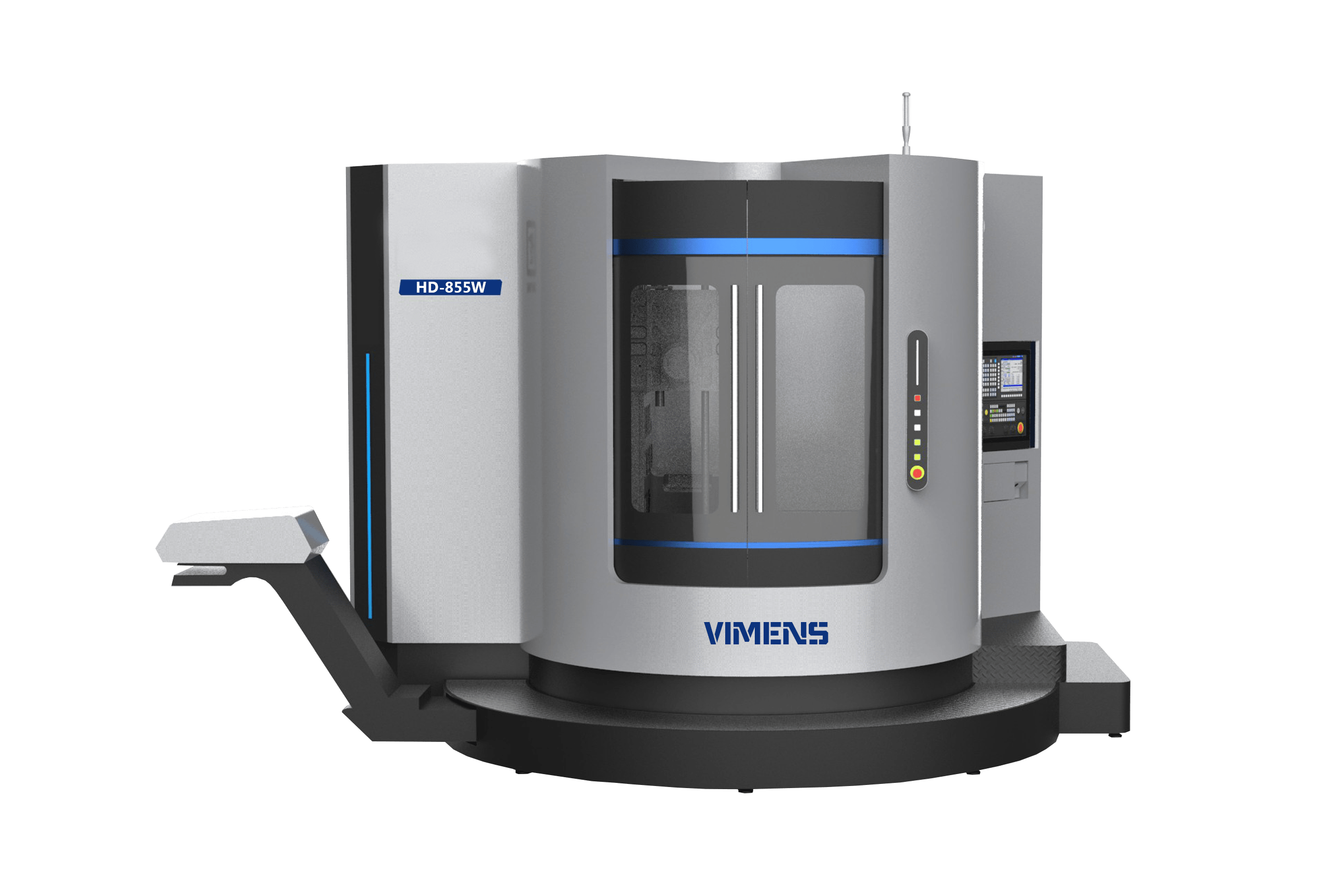

Модель HD-855W HD-855W-A HD-1075W HD-1290W HD-63A Перемещения по осям Ход по осям X/Y/Z мм 800/600/550 800/600/550 1000/750/600 1200/900/700 1100/900/1100 Мощность двигателей по осям X/Y/Z кВт 2.0/3.0/2.0 3.0/3.0/3.0 3.0/3.0/3.0 3.0/3.0/3.0 ...
