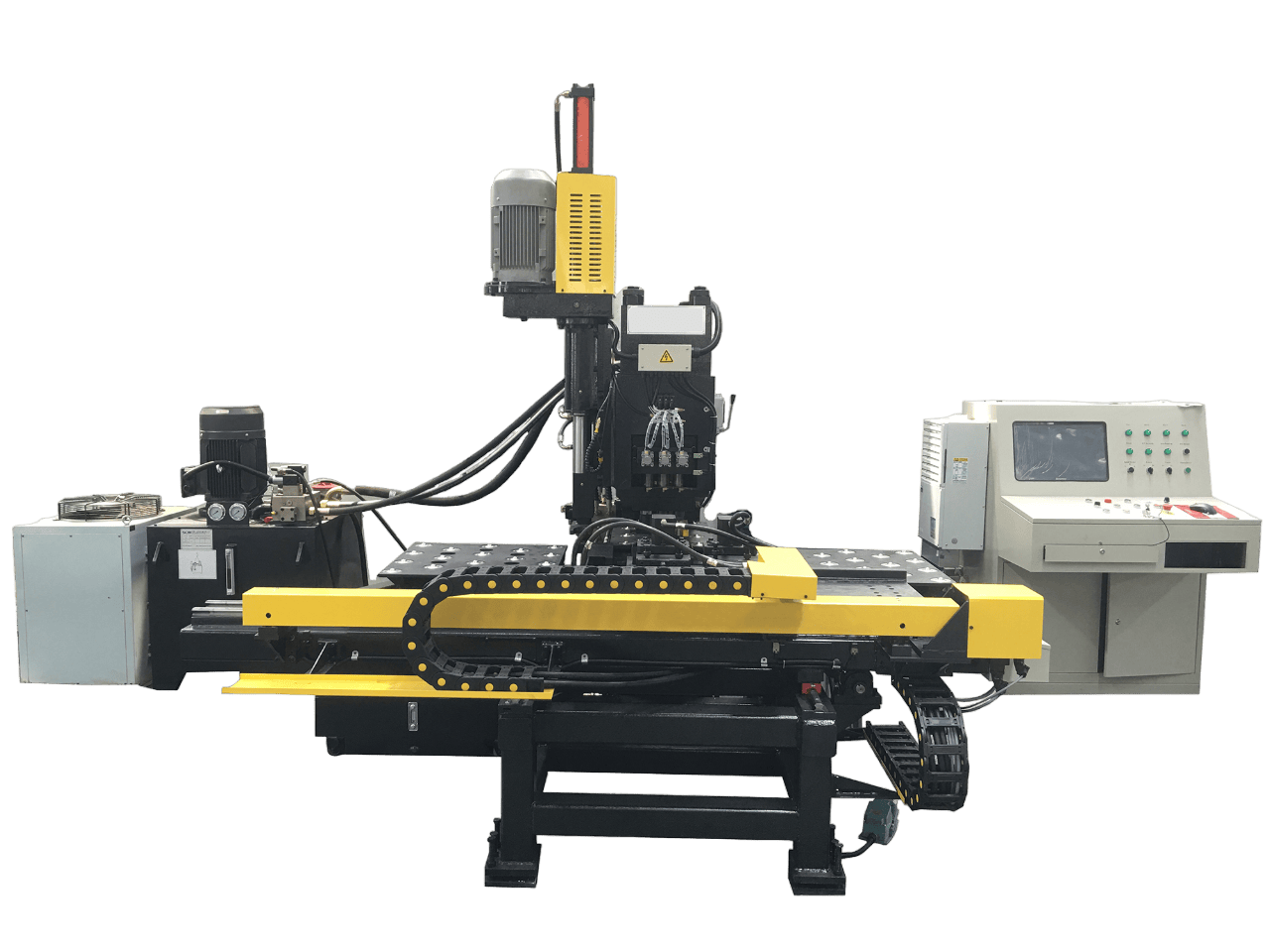

Станок гидравлический с ЧПУ для пробивки и маркировки листового металла ТРР103/TPPR103(улучшенный)
Данный станок представляет собой специальное оборудование, используемое для пробивки и маркировки соединительных пластин в отрасли изготовления решетчатых опор ЛЭП, мостов, стальных конструкций.
Особенности:
- Рама станка изготовлена методом сварки из профильного проката, имеет хорошую жесткость и большое пространство для манипуляций. Станки TPP103/TPPR103 имеют три станции (две пробивки, одна маркировка), ТРР103-4/ TPPR103-4 - четыре станции (три пробивные, одна маркировка), автоматическое переключение между пробивных станций. Система зажима может быть адаптирована к различным заготовкам, с опорным блоком и заготовкой, поддерживаемой рабочим столом с встроенными шариками. Движение по осям X и Y контролируется серводвигателем, ШВП и ПЛК, контролирует положение пробивки для выполнения всего процесса в автоматическом режиме. Оператор вводит программу обработки детали, которую можно использовать неоднократно.
- Технология ЧПУ с системой подачи с помощью серводвигателя, высокая эффективностью и точность.
- Важные функциональные компоненты имеют модульную конструкцию, которую легко ремонтировать.
- Одновременная пробивка и маркировка на одном листе.
- Простота программирования, возможность использования чертежей в формате AUTO CAD, TEKLA, .NC1.
- С функцией самодиагностики неисправностей.
- Оси X, Y приводятся в действие с помощью серводвигателя + ШВП+ линейных направляющих для более высокой точности.
Технические характеристики:
| Модель | TPP103 | TPPR103 | TPP103-4 | TPPR103-4 |
|---|---|---|---|---|
| Макс. размер заготовки Дл.х Ш (мм) | 1500x800 | |||
| Макс. диаметр пробивки (мм) | круглое отверстие Ф26 | круглое отверстие Ф26, овальное отверстие 22x50 | ||
| Толщина заготовки при пробивке (мм) | 5 ~ 25 (Q235) | 5-25(Q345),5-20(Q420) | 5 ~ 25 (Q235) | 5-25 (Q345),5-20(Q420) |
| Пробивное усилие (кН) | 1000 | 1200 | 1000 | 1200 |
| Маркировочное усилие (кН) | 800 | 1000 | 800 | 1000 |
| Мин. расстояние от края до отверстия (мм) | 25 | |||
| Размер символа (мм) | 14x10x19 | |||
| Количество символов | 12 | 16 | 12 | 12 |
| Количество рабочих станций | 3 | 4 | ||
| Способ программирования | Auto CAD или программа раскладки | |||
| Габариты (Дл х Ш х В) | около 3.2x3x19 м | около 3.4x3.2x19 м | около 3.2x3x19 м | около 3.4x3.2x19 м |
| Вес станка | около 5 420 кг | около 6 500 кг | около 5 520 кг | около 6 800 кг |
Не нашли нужный товар или услугу? Позвоните нам или отправьте запрос на консультацию:
Позвонить:
Ещё из раздела ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА МЕТАЛЛОКОНСТРУКЦИЙ

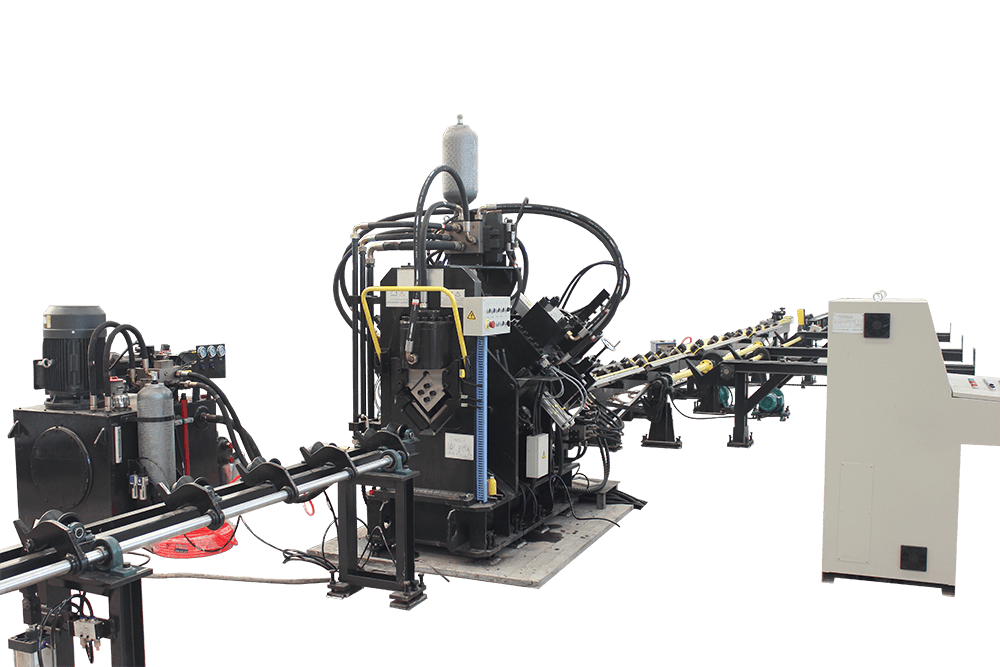

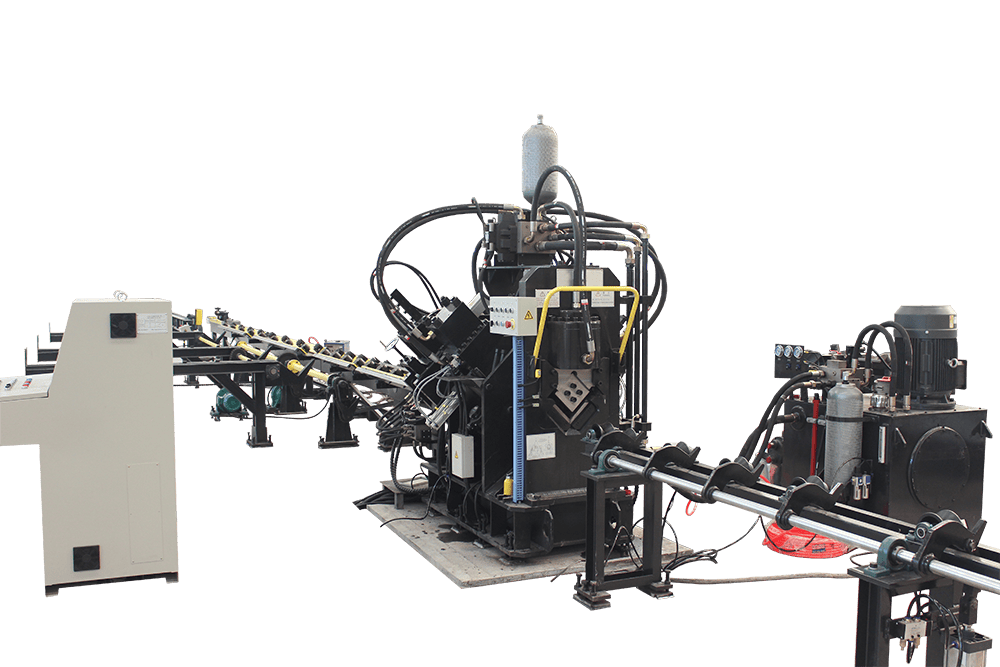

Данный станок представляет собой специальную автоматическую производственную линию, используемую для маркировки, пробивки и рубки угловой стали, в основном в отраслях производства решетчатых опор ЛЭП, производства иных изделий из угловой стали, где ...

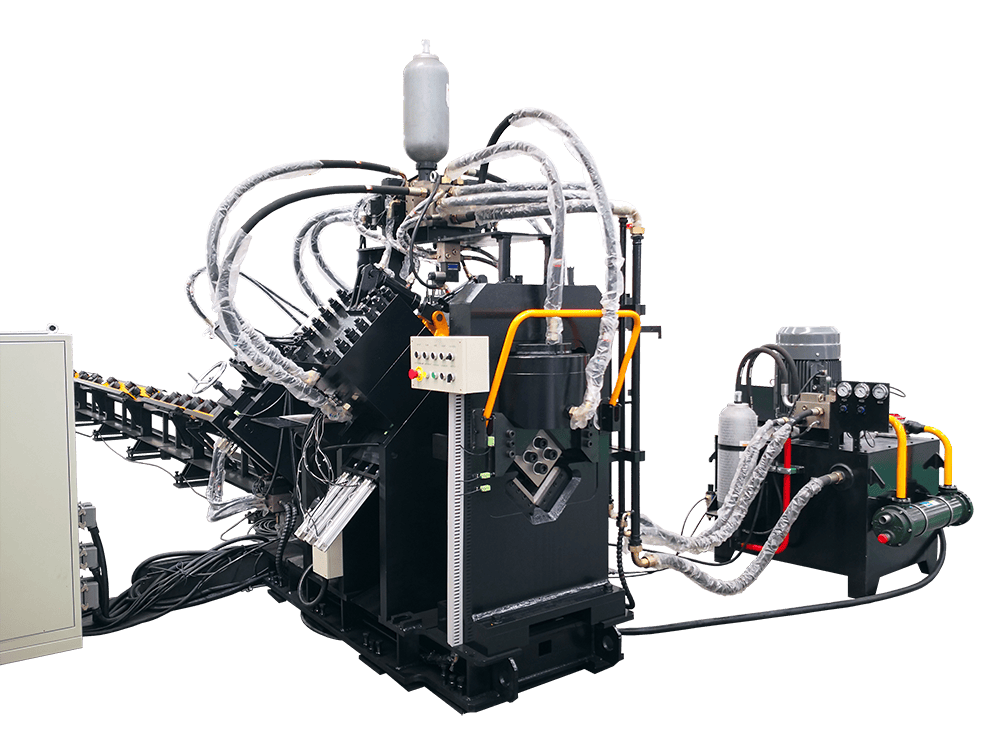

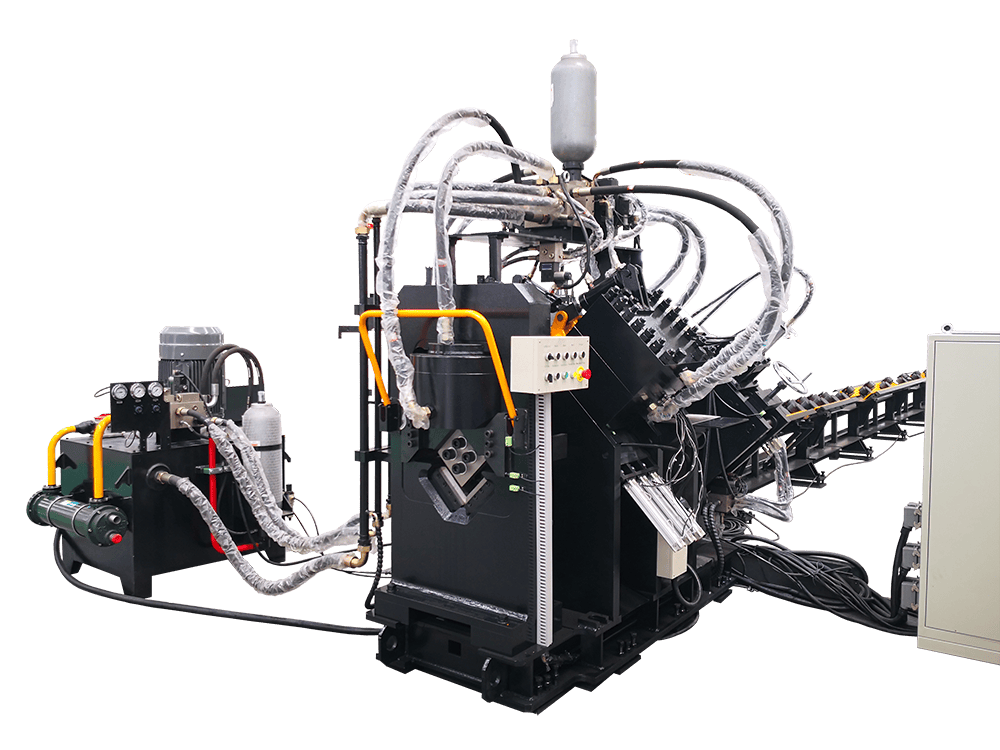

Данный станок представляет собой специальную автоматическую производственную линию, используемую для маркировки угловой стали, пробивки (круглых отверстий, щелевых отверстий) и рубки, в основном в отраслях производства решетчатых опор ЛЭП, ...
Данный станок представляет собой специальную автоматическую производственную линию, используемую для маркировки угловой стали, пробивки (круглых отверстий, щелевых отверстий) и рубки, в основном в отраслях производства решетчатых опор ЛЭП, ...
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: сверление, обработка фаски, нарезание резьбы + термическая (плазма, газ); система автоматической смены инструмента; возможность применения сверл HSS и TCT; программа автоматического раскроя; ОС на базе MS Windows, загрузка ...
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: доступна система автоматической смены инструмента для обработки различных отверстий; автоматическая обработка маркировки, штамповки и резки с помощью гидравлической системы; быстрая и точная подача материала с помощью ...

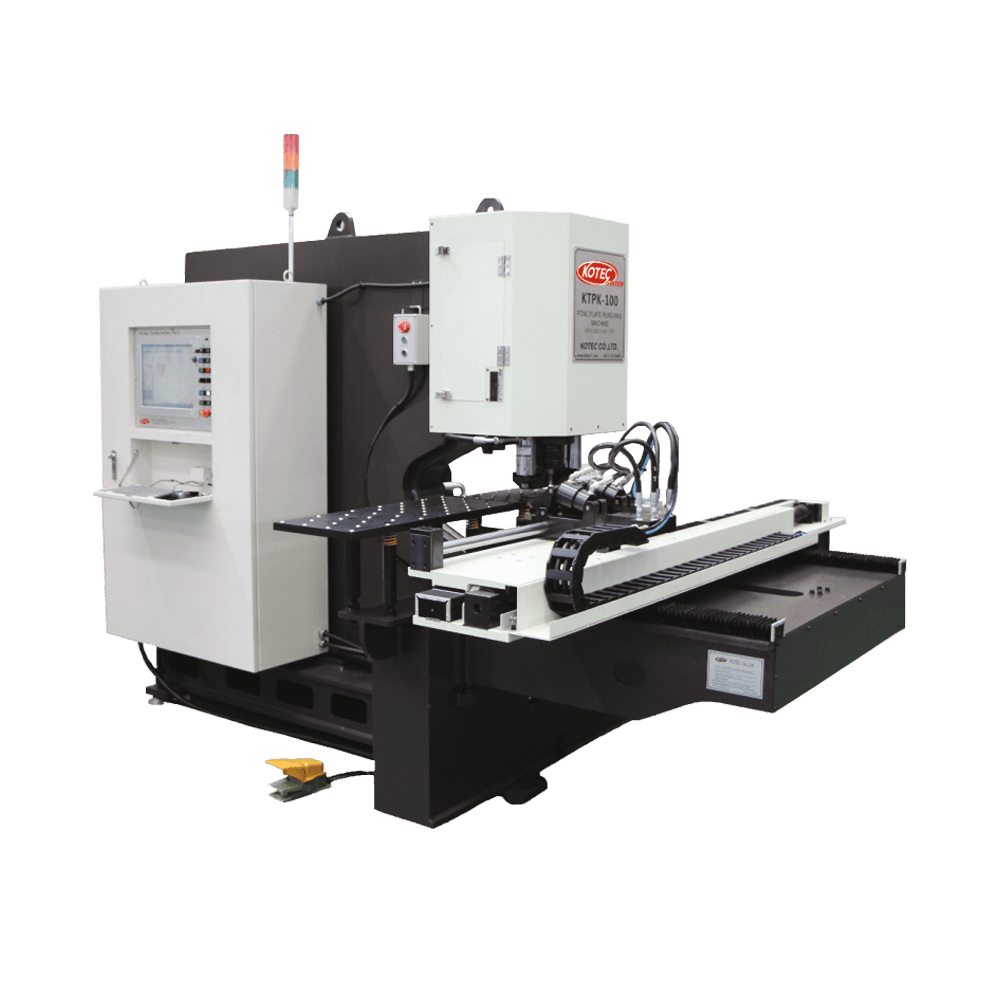

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: максимальный размер листа 1000 × 500 × 25 т; интерфейс файла CAD, файл DXF; ОС на базе MS Windows, загрузка файлов с USB-накопителя. МОДЕЛЬ KTPK-100 KTPK-100AT Макс. сила нажатия 100 т Макс. диапазон обработки Мин. ...

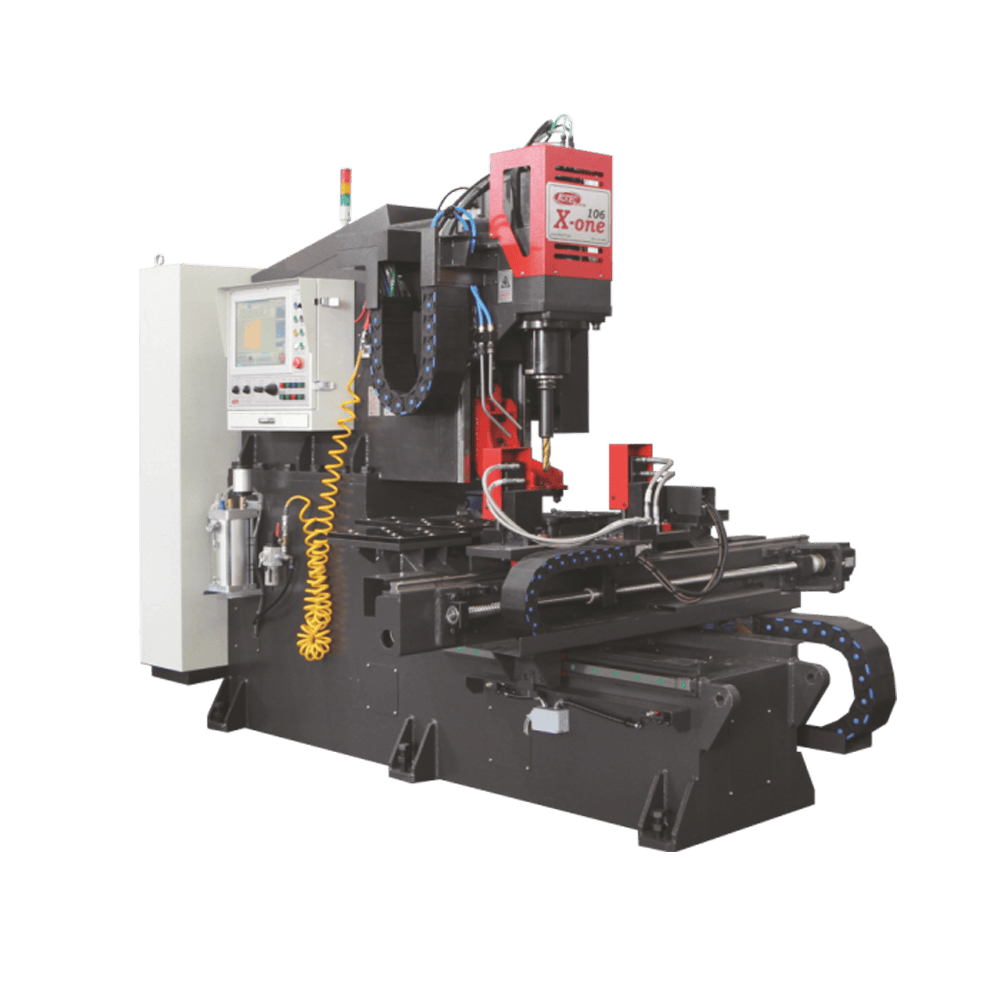

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: одновременное автоматическое удаление заусенцев с обратной стороны отверстия после сверления; возможность применения сверл HSS и TCT; интерфейс файла CAD, файл DXF; ОС на базе MS Windows, загрузка файлов с USB-накопителя. ...

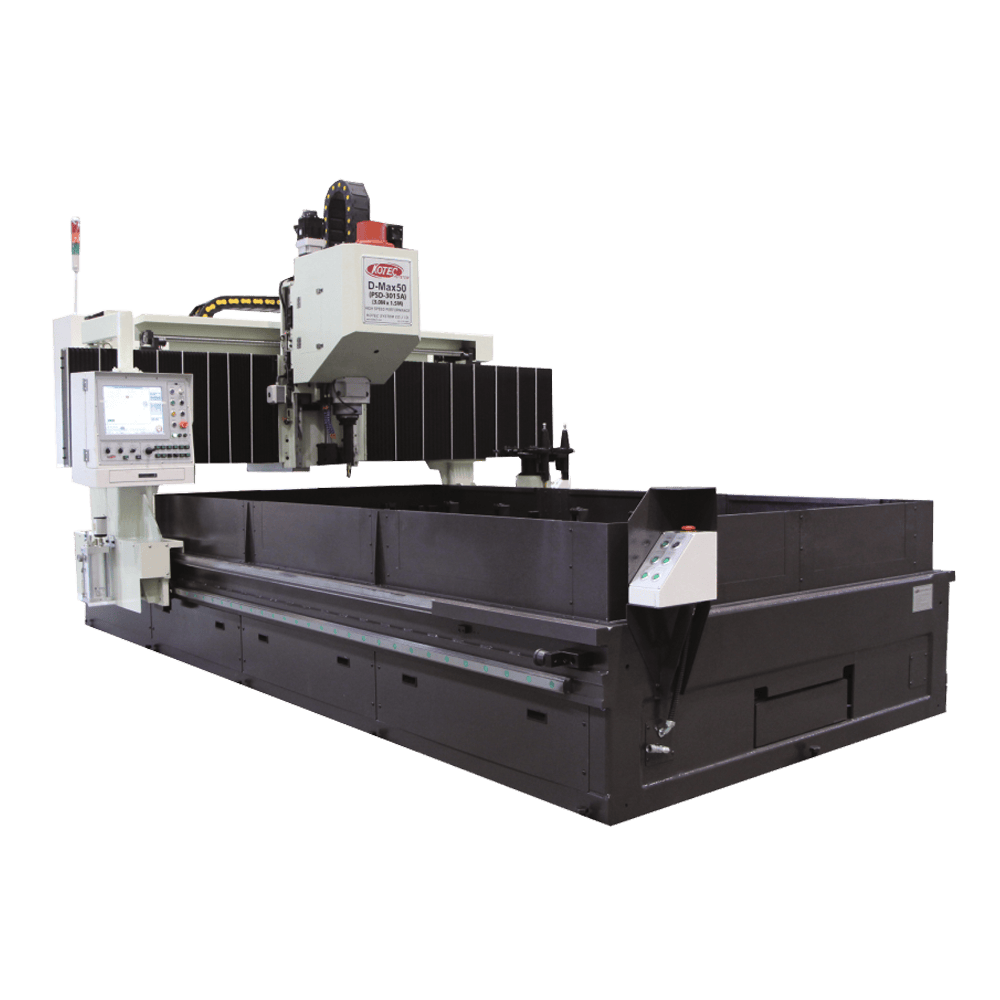

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: применение сверл HSS и TCT; интерфейс файла CAD, файл DXF; ОС на базе MS Windows, загрузка файлов с USB-накопителя; ATC (автоматическая смена инструмента) опционально. МОДЕЛЬ D-MAX50 Тип рабочего хода Полупортальный тип ...

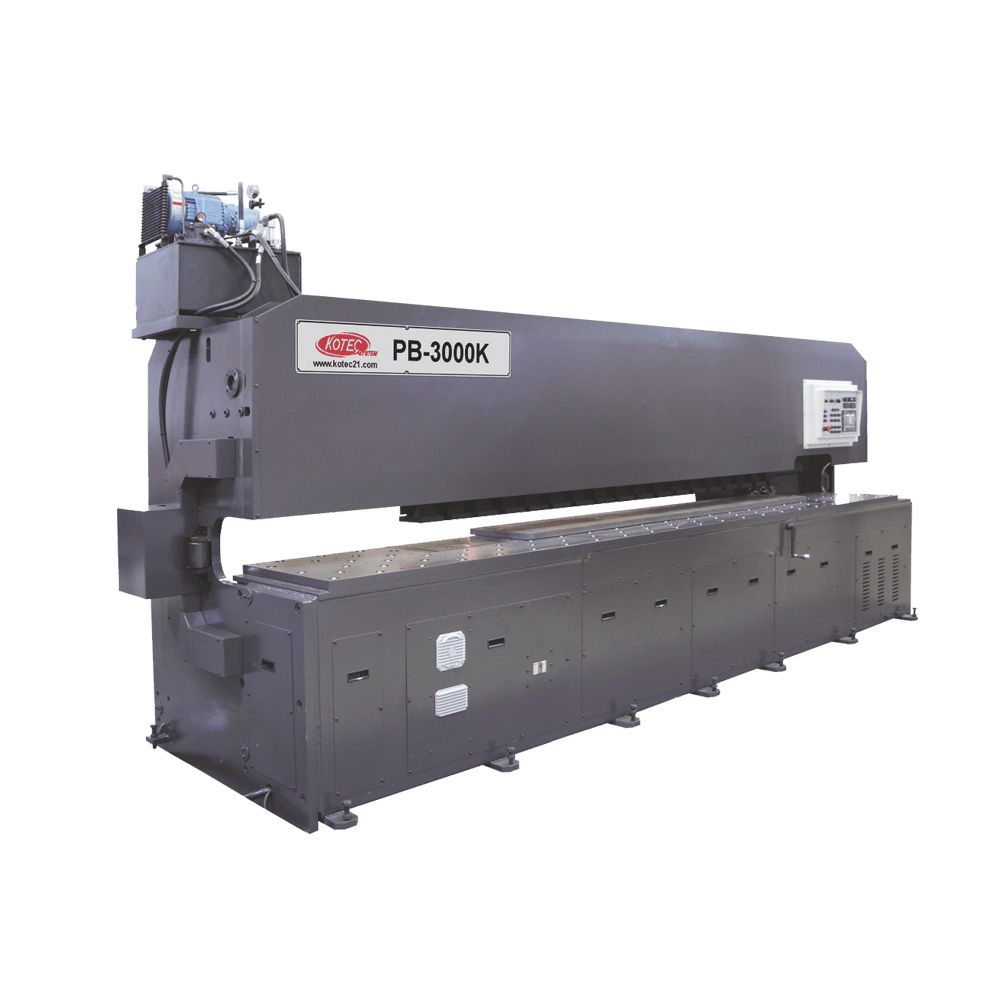

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: одновременная обработка верхней и нижней кромки; угол наклона регулируется цифровым управлением; фрезы с твердосплавными пластинами. МОДЕЛЬ PB-2000K PB-3000K PB-5000K Макс. длина листа для снятия фаски 2000 мм 3000 мм 5000 ...

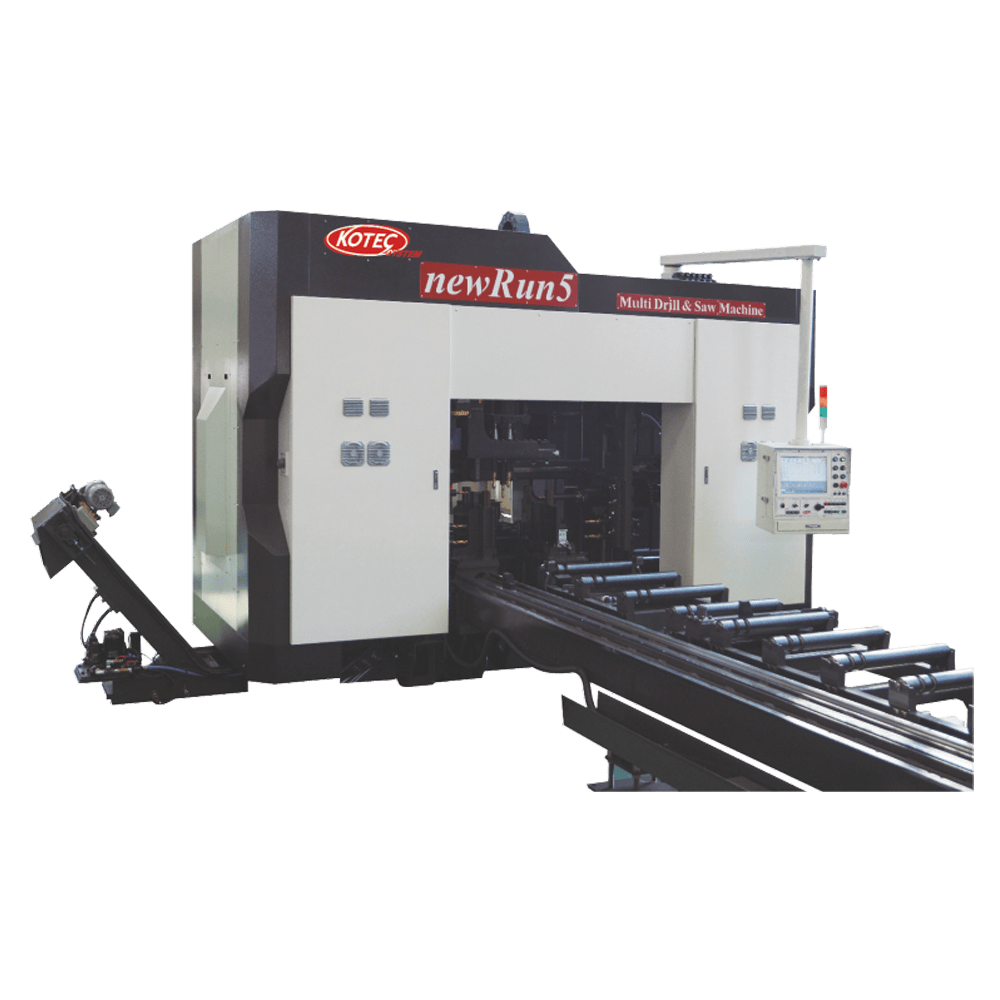

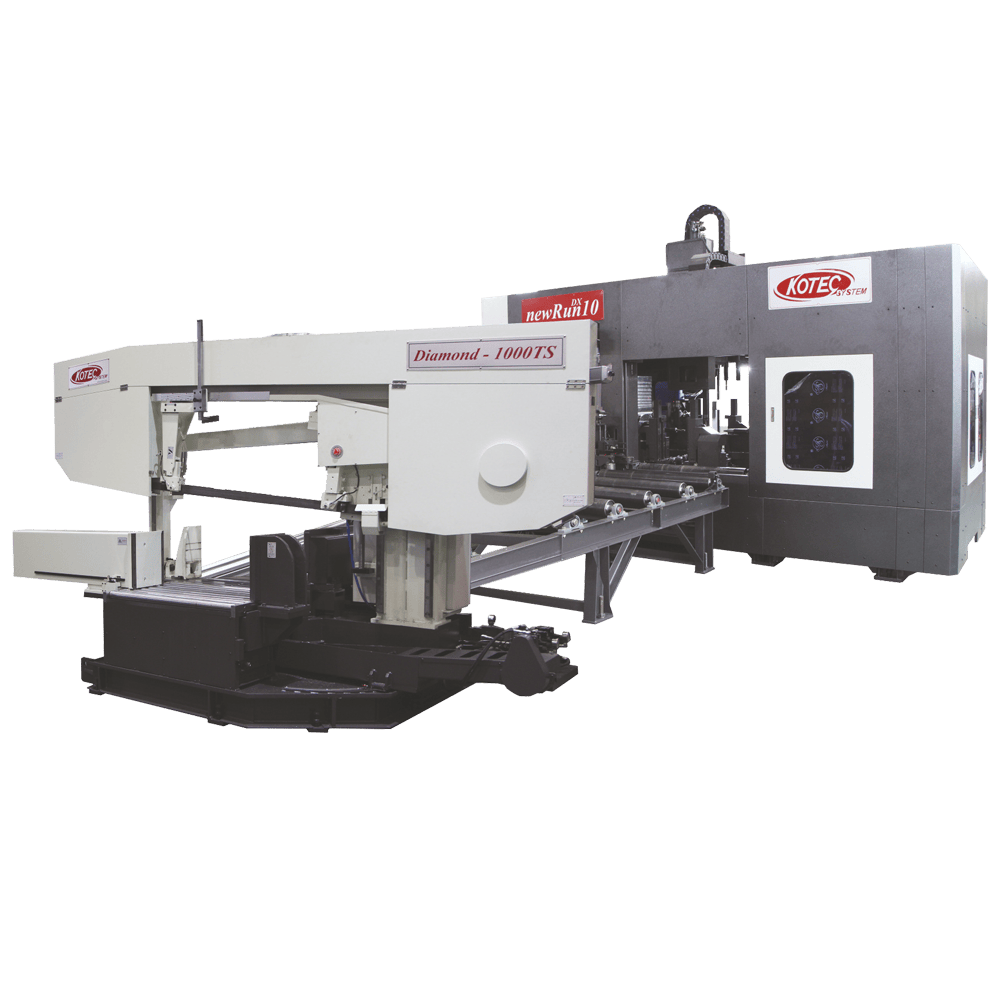

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: возможно сверление стали различного сечения - 3 оси; экономия рабочего места и одновременный контроль сверления и резки одним оператором; высокоскоростная обработка; подача ленточной пилы серводвигателем: Быстрая резка; ...
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: экономия рабочего места и одновременный контроль сверления и резки одним оператором; быстрое сверление твердосплавным сверлом; движение шпинделя по оси X (балка неподвижна, шпиндель перемещается вдоль оси балки балки); ...

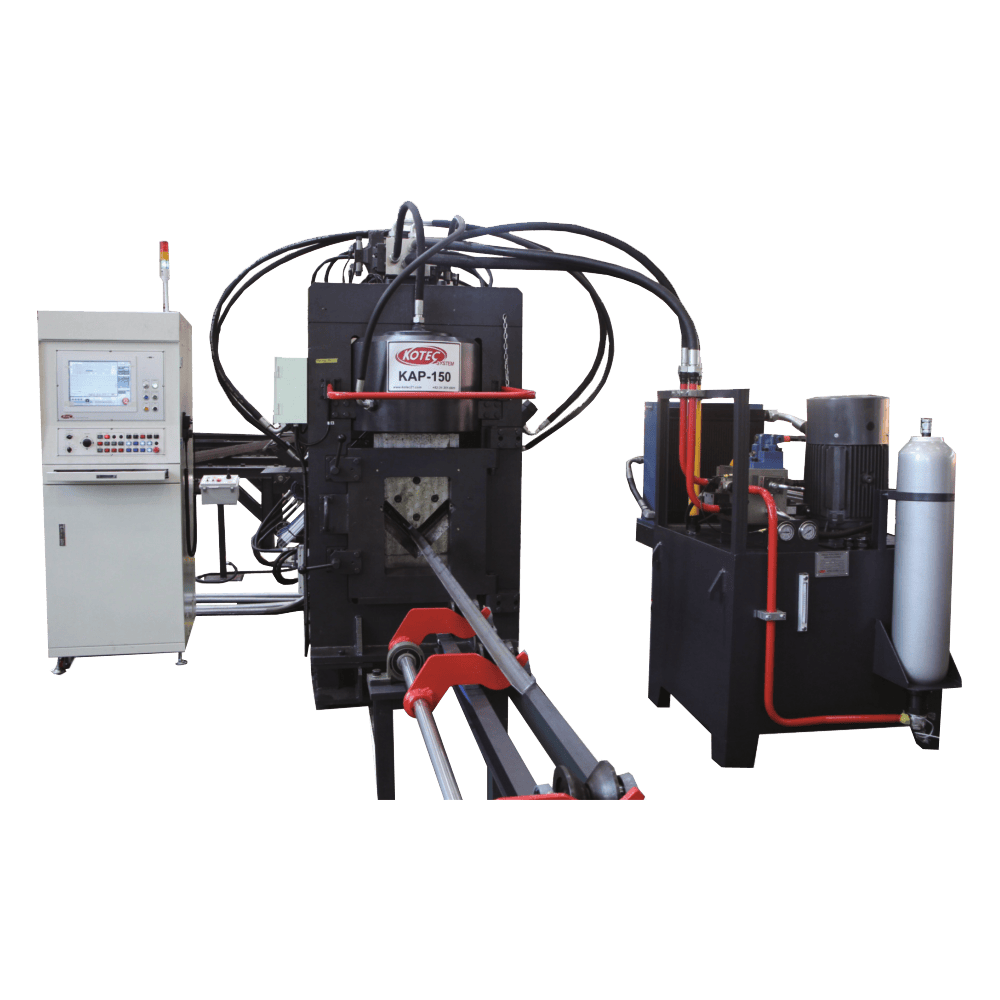

Данный станок представляет собой специальную автоматическую производственную линию, используемую для маркировки, пробивки и рубки угловой стали, в основном в отраслях производства решетчатых опор ЛЭП, производства иных изделий из угловой стали, где ...
