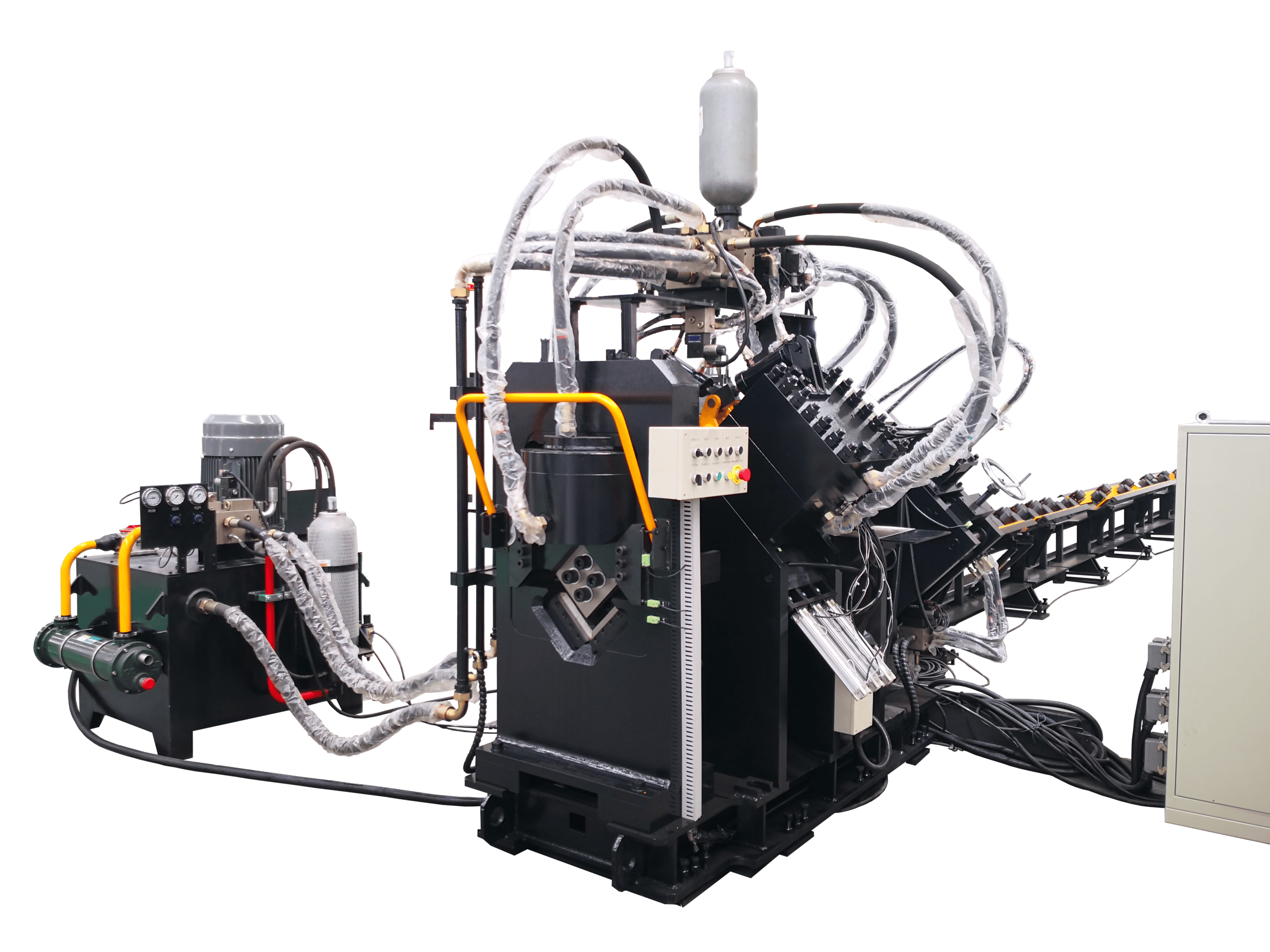

Высокоскоростной станок с ЧПУ для пробивки, маркировки и рубки угловой стали TAPM1516/TAPM1516S (улучшенный)
Данный станок представляет собой специальную автоматическую производственную линию, используемую для маркировки, пробивки и рубки угловой стали, в основном в отраслях производства решетчатых опор ЛЭП, производства иных изделий из угловой стали, где требуется высокая производительность обработки
Особенности:
- Технология ЧПУ с системой подачи с помощью серводвигателя, высокая эффективностью и точность. Основные гидравлические, пневматические и электрические детали производства известных брендов.
- На каждой стороне имеется три комплекта пуансонов и матриц, на которые можно установить три типа пуансонов разного диаметра. Три комплекта форм могут перемещаться одновременно под управлением ПЛК для изменения пробивки задней отметки.
- Программное обеспечение с китайским/английским интерфейсом, простое в эксплуатации и может отображать чертежи заготовки. Простое программирование, использование инструкций по программированию и программному обеспечению для раскладки.
- Подающая каретка с ЧПУ приводится в движение серводвигателем, что обеспечивает высокую точность позиционирования.
- Вся маркировка, штамповка и резка выполняются в автоматическом режиме, все готовые заготовки могут быть разгружены с помощью пневматического поворотного устройства, чтобы снизить рабочую нагрузку.
- Система управления состоит из компьютера, серводвигателя, ПЛК, датчиков внешнего осмотра и т. д.
- Маркировочный блок имеет закрытую жёсткую раму. На маркировочном блоке установлены четыре группы программируемых полей выбора.
- Рубка одиночным ножем, что экономит сырье.
Технические характеристики:
| Модель | TAPM1516 | TAPM1516S |
|---|---|---|
| функции | Пробивка, маркировка, резка | Пробивка, маркировка, резка |
| Размер угловой стали (мм) | 40x40x3 ~ 150x150x16 | 40x40x3 ~ 150x150x16 |
| Максимальный диаметр отверстия (диам.x толщина) (мм) | Ф26х16(0235) | 026x16(Q42O) |
| Пробивное усилие (кН) | 1000 | 1200 |
| Маркировочное усилие (кН) | 800 | 1030 |
| Сила сдвига (кН) | 1800 | 2700 |
| Максимальная длина заготовки (м) | 12 или 14 | 12 или 14 |
| Максимальная длина обработанной заготовки (м) | 10 | 10 |
| Количество пуансонов на каждой стороне (штук) | 3 | 3 |
| Qty. of marking group | 4 | 4 |
| Размер символа (мм) | 14x10x19 | 14x10x19 |
| Оси с ЧПУ | 3 | 3 |
| Вид рубки | Одиночное лезвие | |
| Максимальная скорость подачи (м/мин) | 80 | |
| Вид программирования | Программное обеспечение для раскладки или программирования инструкций | |
| Габариты | около 25x7.5x3 м | около 25x7.5x3 м |
| Вес нетто станка | около 16 500 кг | около 17 300 кг |
Не нашли нужный товар или услугу? Позвоните нам или отправьте запрос на консультацию:
Позвонить:
Ещё из раздела ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА МЕТАЛЛОКОНСТРУКЦИЙ
Данный станок представляет собой специальную автоматическую производственную линию, используемую для маркировки угловой стали, пробивки (круглых отверстий, щелевых отверстий) и рубки, в основном в отраслях производства решетчатых опор ЛЭП, ...
Данный станок представляет собой специальную автоматическую производственную линию, используемую для маркировки угловой стали, пробивки (круглых отверстий, щелевых отверстий) и рубки, в основном в отраслях производства решетчатых опор ЛЭП, ...
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: сверление, обработка фаски, нарезание резьбы + термическая (плазма, газ); система автоматической смены инструмента; возможность применения сверл HSS и TCT; программа автоматического раскроя; ОС на базе MS Windows, загрузка ...
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: доступна система автоматической смены инструмента для обработки различных отверстий; автоматическая обработка маркировки, штамповки и резки с помощью гидравлической системы; быстрая и точная подача материала с помощью ...
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: максимальный размер листа 1000 × 500 × 25 т; интерфейс файла CAD, файл DXF; ОС на базе MS Windows, загрузка файлов с USB-накопителя. МОДЕЛЬ KTPK-100 KTPK-100AT Макс. сила нажатия 100 т Макс. диапазон обработки Мин. ...
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: одновременное автоматическое удаление заусенцев с обратной стороны отверстия после сверления; возможность применения сверл HSS и TCT; интерфейс файла CAD, файл DXF; ОС на базе MS Windows, загрузка файлов с USB-накопителя. ...

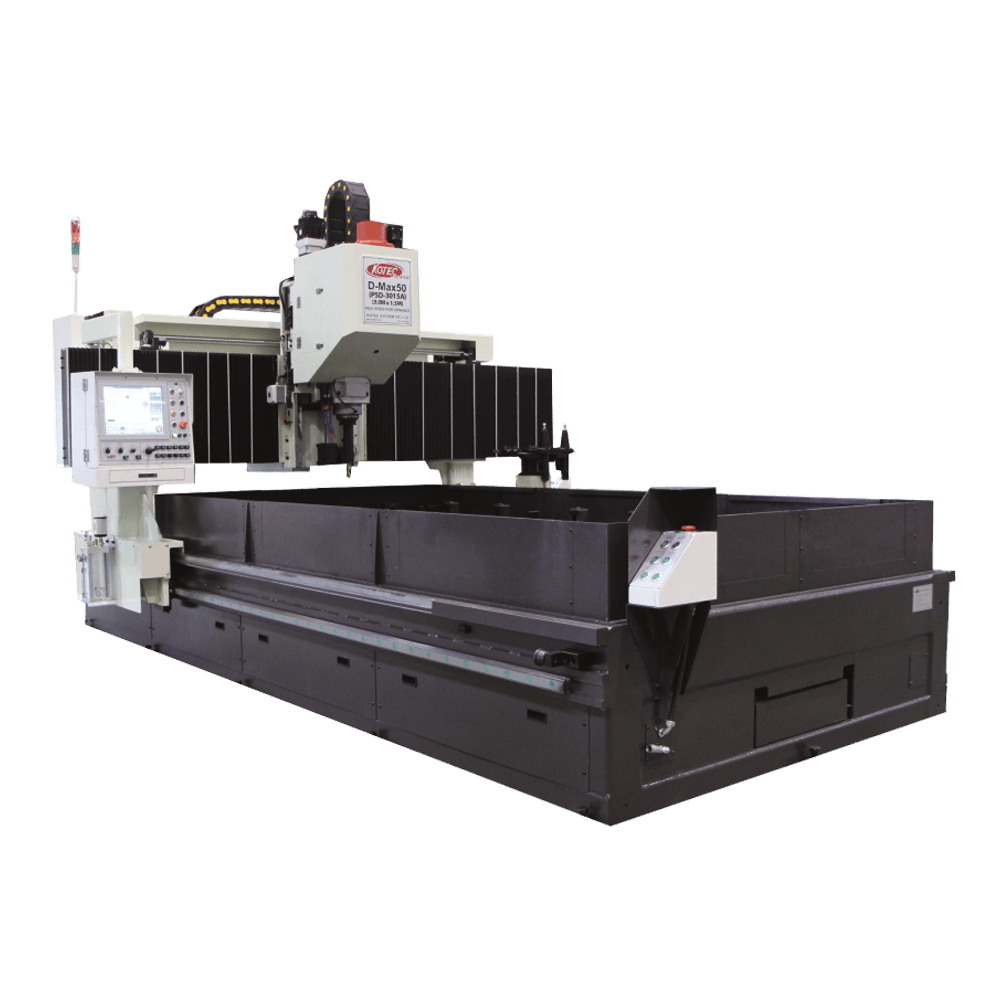

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: применение сверл HSS и TCT; интерфейс файла CAD, файл DXF; ОС на базе MS Windows, загрузка файлов с USB-накопителя; ATC (автоматическая смена инструмента) опционально. МОДЕЛЬ D-MAX50 Тип рабочего хода Полупортальный тип ...
