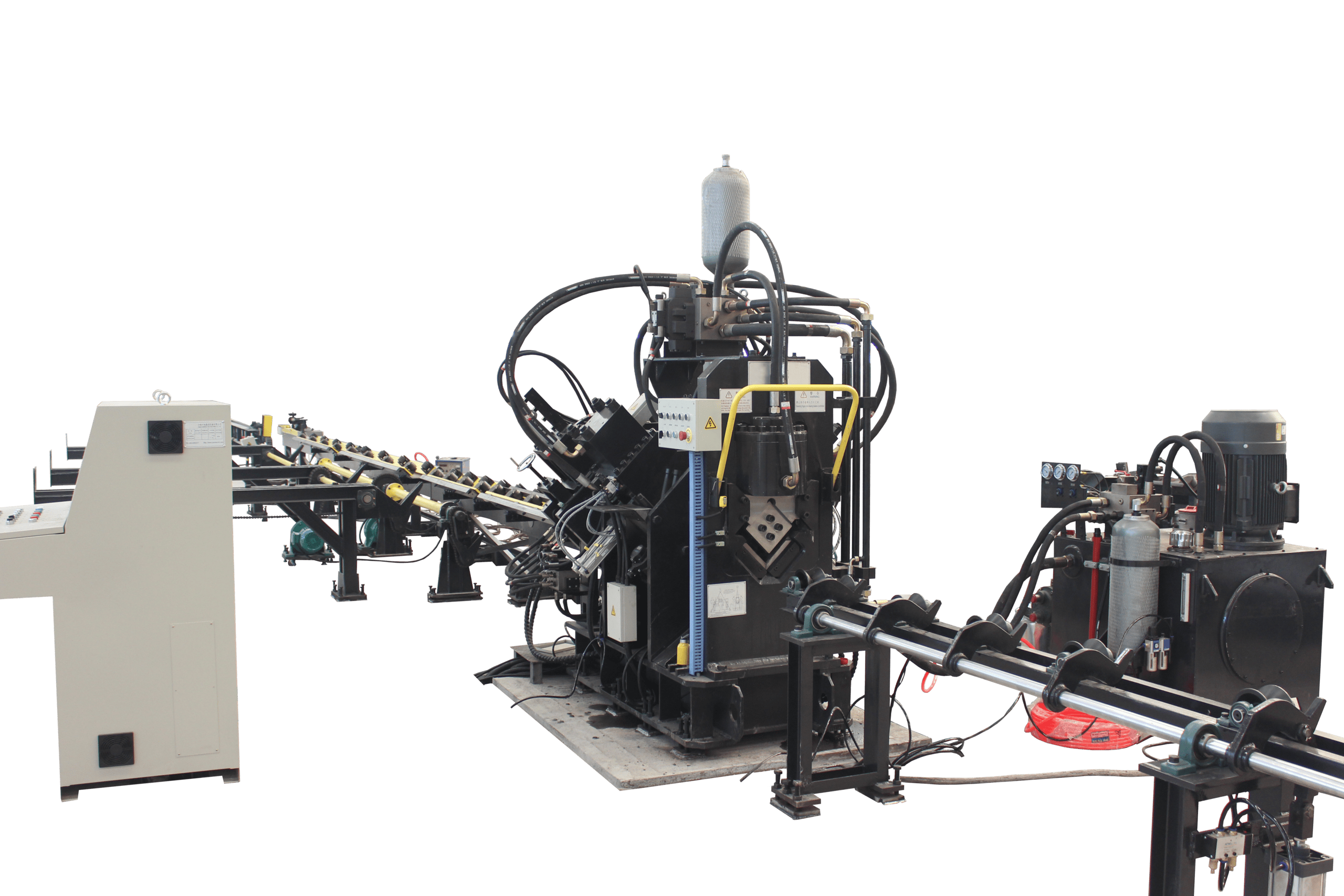

Высокоскоростной станок с ЧПУ для пробивки, маркировки и рубки угловой стали ТАРМ0605/ТАРМ1010

Высокоскоростной станок с ЧПУ для пробивки, маркировки и рубки угловой стали ТАРМ0605/ТАРМ1010

Данный станок представляет собой специальную автоматическую производственную линию, используемую для маркировки угловой стали, пробивки (круглых отверстий, щелевых отверстий) и рубки, в основном в отраслях производства решетчатых опор ЛЭП, производства иных изделий из угловой стали, где требуется высокая производительность обработки.

Особенности:

Высокая скорость подачи и скорость пробивки, что значительно повышает эффективность производства. Для уголка 50 х 50 х 4 мм станок может обрабатывать от 9 до 10 тонн за 8 часов.
Устройство пробивки, подающая каретка, устройство поддержки материала и зажимные тиски защищены национальными патентами.
Управление станком с помощью ПЛК, подача с помощью серводвигателя, высокая эффективность, стабильная точность обработки.
Простое программирование, использование программного обеспечения для программирования инструкций и раскладки. Программа может читать файлы .NC1, созданные с помощью программного обеспечения TEKLA.
Маркировка, пробивка и резка выполняются в автоматическом режиме, все готовые заготовки могут быть разгружены с помощью пневматического поворотного устройства.
Маркировочный блок имеет закрытую жесткую раму.
Рубка осуществляется одинарным ножем, что позволяет экономить материал.
В подающих конвейерах используются двойные линейные направляющие, а каретка имеет новейшую конструкцию, что повышает скорость и точность.

Технические характеристики:

Модель

TAPM0605

TAPM1010

TAPM1010-2

TAPM1010-3

Функции

пробивка, маркировка и резка

Размер угловой стали (мм)

35 x 35 x 3 ~ 56 x 56 x 6

40x40x3 ~ 100 x100 x10

40 x 40 x 3 ~ 100x100x10

40 x 40 x 3 ~ 100 x 100 x 10

Максимальный диаметр отверстия (диам.x толщина) (мм)

Ф26Х6

Ф26Х10

Круглые отверстия Ф26х10

Пробивное усилие (кН)

150

600

1000

1000

Маркировочное усилие (кН)

630

630

630

630

Усилие рубки (кН)

300

1200

1200

1200

Максимальная длина заготовки (м)

10 или 12

10 или 12

10 или 12

10 или 12

Максимальная длина обработанной заготовки (м)

5

8

8

8

Количество пуансонов на каждой стороне (штук)

1

2

3

3

Количество маркировочных пуансонов

4

4

4

4

Размер символа (мм)

14x10x19

Оси с ЧПУ

3

Вид рубки

Одиночное лезвие

Максимальная скорость подачи (м/мин)

80

Вид программирования

Программное обеспечение для раскладки или программирования инструкций

Габариты

около 24x4x2.2 м

около 25x6.5x2.5 м

около 25x6.5x2.5 м

около 25x6.5x2.5 м

Вес нетто станка

около 10 000 кг

около 13 000 кг

около 14 000 кг

около 14 300 кг
