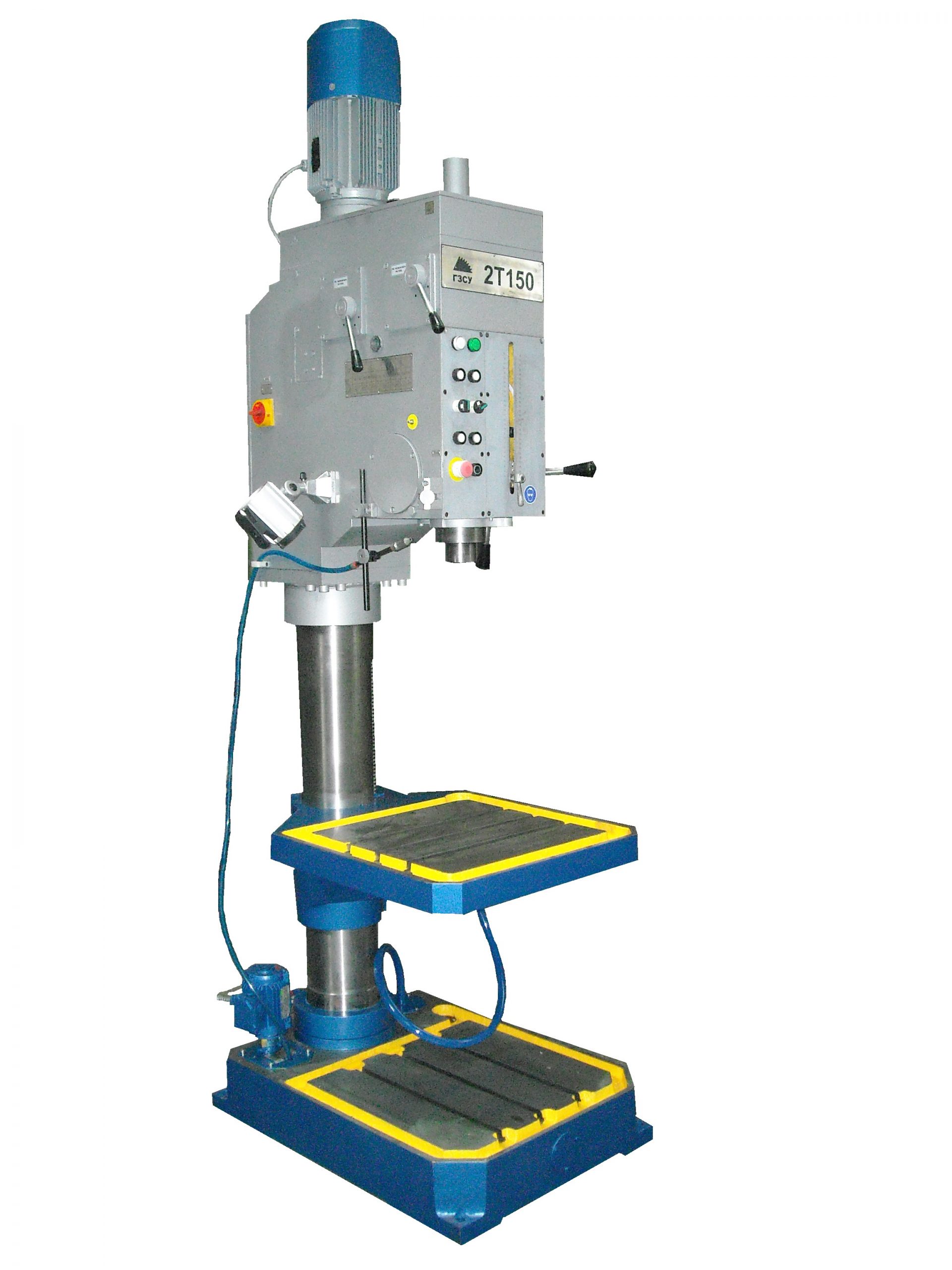

| Параметр | Значение |
|---|---|
| Наибольший условный диаметр сверления, мм | |
| в стали 45 ГОСТ 1050, НВ 207…229 | 50 |
| в чугуне СЧ 20 ГОСТ 1412 | 60 |
| Наибольший диаметр нарезаемой резьбы в стали 45 ГОСТ 1050 | М42 |
| Точность отверстий после развертывания | Н9 |
| Шероховатость обработанных поверхностей, после развертывания, не более | Ra 1,6 |
| Точность нарезаемой резьбы | 7Н по ГОСТ 16093 |
| Вылет шпинделя (расстояние от оси шпинделя до образующей колонны),мм | 360±2 |
| Расстояние от торца шпинделя до поверхности стола, мм | |
| наибольший, не менее | 750 |
| наименьший, не более | 210 |
| Расстояние от торца шпинделя до рабочей поверхности плиты (при вдвинутом шпинделе), мм не менее | 1200 |
| Обозначение конца шпинделя по ГОСТ 24634 | |
| Ход шпинделя, мм | Морзе 5 АТ6 |
| наибольший, не менее | 260 |
| на оборот штурвала | 122,46 |
| Диаметр колонны, мм | 180 |
| Число ступеней частот вращения шпинделя | 12 |
| Пределы оборотов шпинделя, об/мин | 40, 56, 80, 112, 160, 224, 315, 450, 630, 900, 1250, 1730 |
| Число ступеней рабочих подач | 9 |
| Пределы подач шпинделя, мм/об | 0,06; 0,09; 0,135; 0,2; 0,3; 0,45; 0,68; 1,0; 1,5 |
| Наибольший крутящий момент на шпинделе, Н·м | 400 |
| Наибольшее усилие подачи, Н | 15000 |
| Размеры рабочей поверхности плиты, мм, не менее | |
| ширина | 630 |
| Размеры рабочей поверхности стола, мм, не менее | |
| длина | 610 |
| ширина | 605 |
| Количество Т – образных пазов, мм | |
| стола | 3 |
| плиты | 3 |
| Ширина Т – образных пазов, мм | |
| стола | 18Н12 |
| плиты | 18Н14 |
| Расстояние между Т – образными пазами, мм | |
| стола | 100 |
| плиты | 125 |
| Перемещение стола, мм, не менее | 540 |
| Угол поворота стола вокруг колонны | 180° |
| Отключение подачи при достижении заданной глубины сверления | автоматическое |
| Реверсирование шпинделя на заданной глубине при нарезании резьбы | автоматическое |
| Габаритные размеры, станка, мм, не более | |
| длина | 960 |
| ширина | 630 |
| высота | 2590 |
| Масса станка без съемных приспособлений, кг, не более | 850 |
| Род тока питающей сети | трехфазный, переменный |
| Напряжение, В | 380±38* |
| Частота фона, Гц | 50±1* |
| Номинальная мощность электродвигателя привода главного движения, кВт | 4 |
| Частота вращения, об/мин | 1500, синхронная |
| Номинальная мощность электродвигателя системы охлаждения, кВт | 0,18 |
| Частота вращения, об/мин | 3000, синхронная |
| Суммарная мощность электродвигателей, кВт | 4,18 |
| *Если заказ – нарядом не оговорены другие параметры | |
