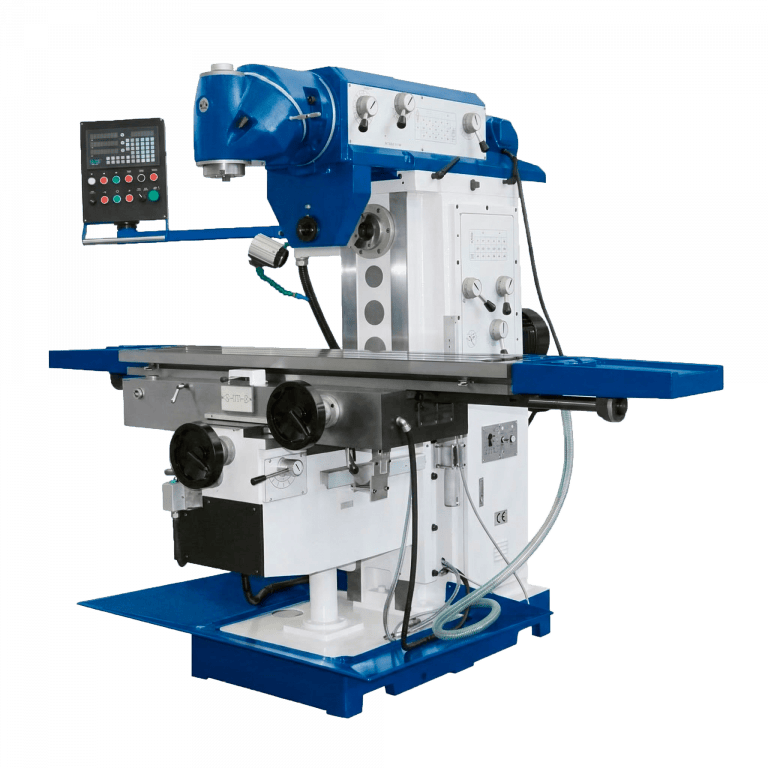

Широкоуниверсальный консольно-фрезерный станок INAZUMA 6Т82Ш

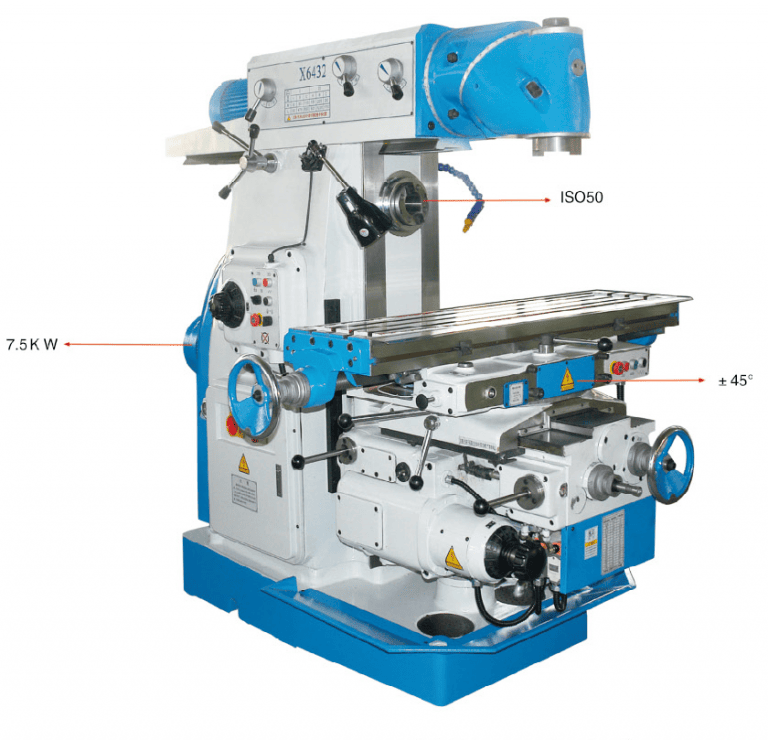

Назначение фрезерного станка по металлу 6Т82Ш Широкоуниверсальный консольно-фрезерный станок 6Т82Ш - промышленное оборудование российского производства со столом 1250 x 320 мм для обработки всех видов материалов методами фрезерования, сверления, растачивания, отрезания, нарезания резьб. Технологические возможности станка 6Т82Ш могут быть значительно расширены за счет применения дополнительной оснастки и опций: оснащение устройством цифровой индикации (УЦИ), делительной головкой, долбёжной головкой, круглым поворотным столом и т.д.. На широкоуниверсальном оборудовании модели 6Т82Ш можно проводить обработку как в горизонтальной плоскости, так и в вертикальной плоскости, для этого на станке предусмотрены два шпинделя. Вертикальная обработка выполняется при помощи накладной или поворотной шпиндельной головы с индивидуальной коробкой скоростей и собственным приводом. Присоединительное отверстие в шпинделе таких головок ISO 40. Обработку в горизонтальной плоскости позволяет производить горизонтальный шпиндель с присоединительным отверстием ISO 50. Для закрепления инструмента под другие посадочные значения применяются переходные втулки. Основные преимущества универсальных станков 6Т82Ш Заводом изготовителем было разработано и выпущено несколько модификаций станка 6Т82Ш - модели 6Т82Ш-27 (ГФ2796), 6Т82Ш-29, 6Т82Ш-30, 6Т82Ш-35 (ГФ3202), 6Т82Ш-36 (ГФ3202У), 6Т82Ш-37, 6Т82Ш-38, но все они имеют одинаковое устройство и схему расположения основных узлов и механизмов. Составные части - узлы и механизмы широкоуниверсального станка 6Т82Ш Спецификация основных частей консольного фрезерного станка 6Т82Ш № п/п Обозначение Наименование 1 6Т82Г.10.000-07 Станина 2 6Р82.5 Коробка переключения 3 6Т82Г-1.85А Пульт боковой 4 6Т82Ш.30 Коробка скоростей 5 6Р13К.93.100-06 Устройства электромеханического зажима инструмента 6 6Т83Ш-1.150 Хобот 7 6Т82Ш-1.310 Поворотная головка 8 6Т82Ш-1.320 Накладная головка 9 6Т82Г-1.70.000-07 Стол и салазки 10 6Т82Г-29.821 Пульт основной 11 6Т82Ш-29.600 Консоль 12 6Т82Г-1.40 Коробка подач 13 6Т82Ш-29.811 Шкаф управления Станина фрезерного станка 6Т82Ш Станина - основная сборочная единица, на которой монтируются составные части и механизмы станка 6Т82Ш. Жесткость конструкции станины достигается за счет развитого основания и большого числа ребер. По вертикальным направляющим станины перемещается консоль, по горизонтальным - хобот. С правой стороны на станине установлена станция управления. Сзади к станине прифланцованы электродвигатели главного движения и механизма крепления инструмента. Внутри корпуса станины имеется резервуар для масла. Станина устанавливается на основание, которое служит и опорой винта подъема консоли. Сзади на основании установлен насос подачи. Консоль Консоль является базовым узлом, объединяющим узлы цепи подач станка. Непосредственно в корпусе консоли встроены цепь ускоренных перемещений, коробка раздачи движений по ходовым винтам и вал управления механизмом переключения подач. На левой стороне консоли прифланцована съемная коробка подач с патрубком для залива масла, а также расположены указатели работы насоса и уровня масла в масляном резервуаре консоли. С правой стороны крепятся электродвигатель подач и распредели тельная коробка для питания электромагнитных муфт, размещенная под защитным кожухом электродвигателя. Стол и салазки Стол и салазки обеспечивают продольные и поперечные перемещения стола. Хобот станка 6Т82Ш Данное оборудование представляет собой самостоятельную сборочную единицу. В хоботе станка монтируется коробка скоростей привода шпинделя поворотной головки. Изменение скоростей шпинделя осуществляется передвижением зубчатых блоков по шлицевым валам рукоятками в соответствии с установленными на них табличками. Перемещение хобота в направляющих станины осуществляется за счет вращения соответствующей рукоятки. При необходимости использования станка 6Т82Ш как обычного горизонтального на направляющих хобота могут установливаться серьги. Накладная гооловка Данный механизм крепится к поворотной головке посредством Т-образного паза. Шпиндель накладной головки получает вращение от шпинделя поворотной головки. Поворотная головка Поворотная гоповна крепится к хоботу через промежуточную плиту при помощи болтов, введенных в кольцевой Т-образный паз. Поворотная головка зафиксирована в нулевом положении по отношению к фланцу хобота. Для поворота головки следует освободить ее от нулевой фиксации вращением гайки штифта фиксации и вытягиванием штифта. Коробка скоростей станка 6Т82Ш Коробка скоростей горизонтального шпинделя смонтирована непосредственно в корпусе станины. Соединение коробки с валом электродвигателя осуществляется упругой муфтой. На промежуточных валах смонтированы два тройных и один двойной блок шестерен. На моторном валу установлена электромагнитная муфта, служащая для торможения шпинделя при останове. Коробка переключения скоростей Коробка переключения скоростей позволяет выбирать требуемую скорость без последовательного прохождения промежуточных ступеней. Смазка коробки переключения осуществляется от системы смазки коробки скоростей разбрызгиванием масла, поступающего из трубки в верхней части станины. Коробка подач консольно-фрезерного станка 6Т82Ш Коробка подач обеспечивает перемещение стола по трем координатам с заданной скоростью. Коробка подач и цепь ускоренного хода от поломок при перегрузках защищены шариковой предохранительной муфтой. Механизм переключения подач Механизм переключения подач включает жестко связанный с валом диск и диск подвижный вдоль оси вала, а также штанги с переключающими вилками. При переключениях диски движутся во встречном направлении и воздействуя на торцы штанг, перемещают их и связанные с ними блоки переключаемых шестерен в осевом направлении. Устройство электромеханического зажима инструмента Данное устройство предназначено для закрепления инструмента в шпинделе станка. Затяжка и выталкивание инструмента производятся с помощью перемещающейся тяги, расположенной внутри шпинделя. Возвратно-поступательное перемещение тяги обеспечивается резьбовым соединением ее со шлицевым валиком, получающим вращательное движение от головки электромеханического зажима инструмента. Органы управления фрезерного станка 6Т82Ш Перечень органов управления станка 6Т82Ш Кинематическая схема фрезерного станка 6Т82Ш Привод горизонтального шпинделя и шпинделя накладной головки осуществляется от отдельных фланцевых электродвигателей через упругие соединительные муфты. Частота вращения шпинделей изменяется путем передвижения зубчатых блоков по шлицевым валам. Горизонтальный шпиндель имеет 18, а шпиндель накладной головки - 11 различных скоростей. Транспортирование (схема строповки) станка 6Т82Ш При транспортировании упакованного станка 6Т82Ш канаты следует располагать в соответствии с обозначением мест крепления на упаковочном ящике. Канат выбирается с учетом веса брутто упакованного станка. Транспортирование распакованного станка производится согласно рис. выше. Перед транспортированием станка салазки со столом должны быть придвинуты к козырьку консоли и станине. Установочный чертеж (схема фундамента) станка 6Т82Ш Установка станка 6Т82Ш без специального фундамента разрешается только на бетонном полу толщиной не менее 300 мм. В остальных случаях для достижения спокойной и точной работы необходимо подготовить бетонный фундамент согласно рис. выше (в скобках указаны значения для станка 6Т83Ш). Глубина заложения фундамента определяется в зависимости от грунта. В фундаменте необходимо предусмотреть колодцы под анкерные болты и приямок для слива охлаждающей жидкости из основания станины. Предлагаем купить новый широкоуниверсальный консольный фрезерный станок 6Т82Ш по цене завода производителя.
