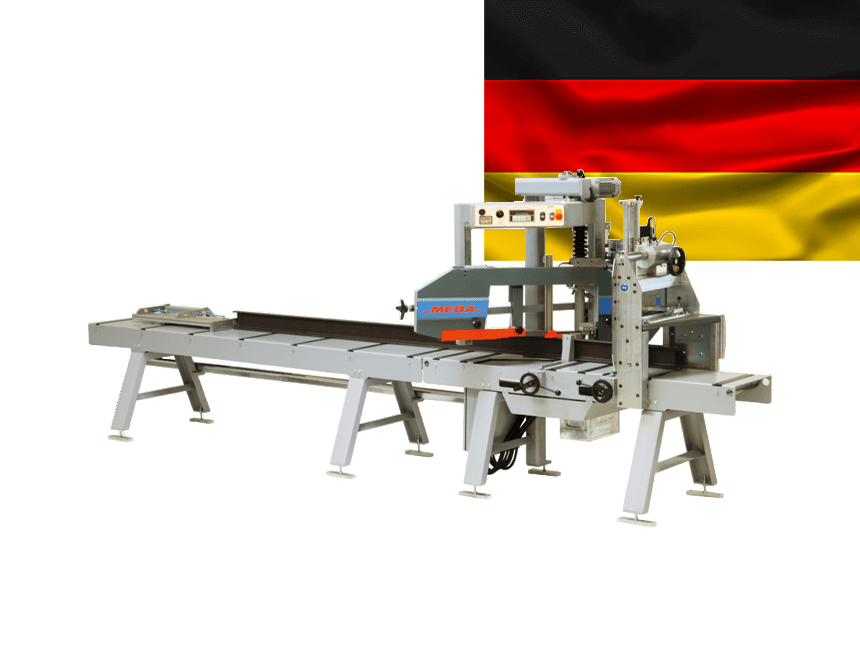

Комплекс портального ленточнопильного станка по металлу MEBApro 260GP с возможностью резки под углом и сверлильной установки CREA-DRILL с интегрированной цифровой измерительной системой.
Данный стенок не имеет аналогов в своем классе по комплектности и мощности – это высокие технологии и универсальность на минимальных производственных площадях. Применение данного комплекса позволяет исключить трудоемкость и множественное позиционирование при пилении, разметке и сверлении, благодаря чему достигается значительная, до 50%, экономия рабочего времени. Цифровая измерительная система обеспечивает повторение позиционирования при повторном резе. На сверлильной установке имеется измерительная шкала по осям X и Y.
Среди других важных преимуществ комплекса MEBAplus 260 GP– простота в настройке и управлении, компактность и мобильность (возможно размещение в транспортном модуле), высокая надежность и длительный срок эксплуатации, экономное потребление энергоресурсов. Установка MEBAplus 260 GP может быть оснащена приспособлением для выполнения сварочных работ, а также дополнена гидравлическими пресс-ножницами. Таким образом, достигается максимальная универсальность, что позволяет использовать данное оборудование в качестве автономного мини-завода по обработке металлоконструкций.
Основные характеристики сверлильной установки Crea Drill:
Возможность самостоятельно рассчитать, в каком режиме рентабельно пилить и сверлить заготовки.
Простая настройка установки.
Быстрая обучаемость работе на этой установке.
Отсутствуют видимые линии разметки.
Сверлильная установка с высоким крутящим моментом (3 уровня регулировки редуктора).
Подходит для всех заготовок.
Установка заданного размера на оси X и Y
Цифровой индикатор размера на оси X (опция).
Регулировка точек упора для серийного пиления.
Регулируемая глубина сверления по оси Z.
Макс. размер заготовки (Д×Ш×В) 6000 × 280 × 100 мм.
Макс. длина измерения по оси X = 3000 мм, Y = 200 мм.
Зажимной патрон для сверлильной установки 43 мм.
Характеристики сверла:
— макс. диаметр, спиральное сверло, — до 18 мм;
— макс. диаметр, полое сверло (зенкер), — 50 мм.
Класс точности согласно стандарту DIN ISO 2768-1c.
Стандартные комплектующие:
- Устойчивая портально-рамная конструкция, 2 направляющие колонны.
- Подача рамы пилы при помощи привода с частотным преобразователем, автоматическое регулирование давления пиления.
- Плавная регулировка скорости пиления при помощи АС-привода.
- Легко читаемый пульт управления.
- Высокоточные твердосплавные направляющие полотна.
- Бесступенчатая регулировка высоты при помощи определителя высоты заготовки.
- Пильная рама расположена над рабочей поверхностью, таким образом направляющие всегда находятся в чистоте.
- Встроенный роликовый конвейер (260 GP).
- Щетка очистки полотна.
- Полотно установлено под углом 2° по отношению к поверхности рабочего стола.
- 1 ленточная пила (установлена на станке) 4/6 tpi.
- Цифровой индикатор поворота рамы 90°-30°.
- Точка поворота находится в точке пересечения полотна и линии неподвижных тисков, следовательно, не происходит изменение измерения при любом угле поворота.
- Механизм поворота расположен над поверхностью рабочего стола, как результат – части механизма не подвержены воздействию продуктов загрязнения.
- Встроенный роликовый конвейер.
- Охлаждение инструмента при помощи микрораспылителя, система охлаждения с высокой степенью экологичности.
- Цвет: серебристо-серый / сине-серый (RAL 7001 / RAL 7031).
- Инструкция по эксплуатации и запасные части на CD-ROM.
Дополнительное оснащение:
- Автоматический высокоточный измерительный упор с NC-управлением.
- Область измерения 3000 мм, в базовой комплектации.
- Линейные направляющие.
- Точность измерения 0,1мм (достигается при помощи серводвигателя).
- Распознавание местоположения происходит при помощи бесконтактной измерительной системы; пневматическая фиксация, пневматический подъем и опускание после каждого реза.
- Автоматический отвод во время реза.
