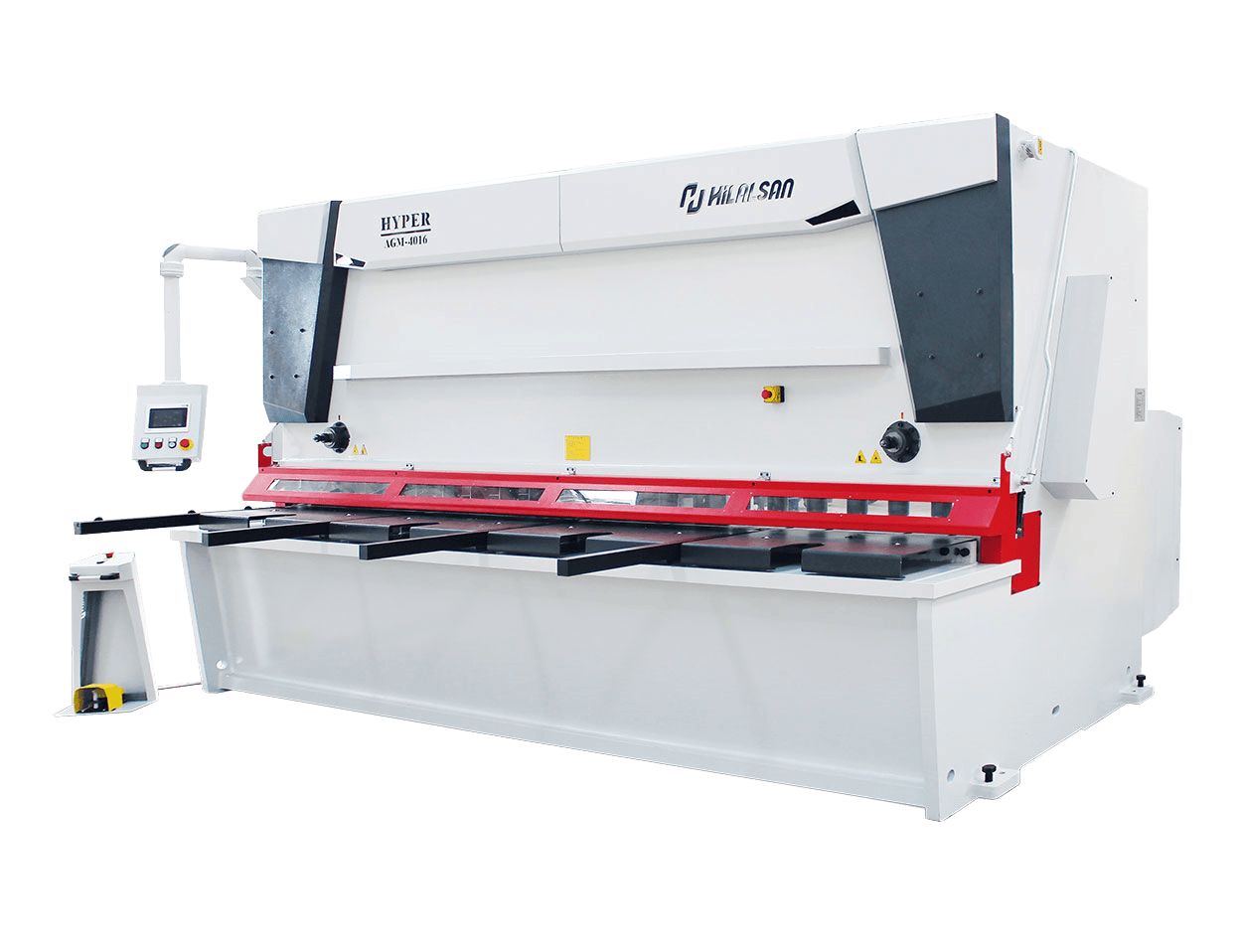

Гидравлические гильотинные ножницы с регулируемым углом наклона с ЧПУ HILALSAN HYPER

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Elgo P40T Блок управления с цветным сенсорным экраном.
- Автоматически регулируемый зазор между лезвиями с помощью ЧПУ.
- Автоматически регулируемая длина резки с помощью ЧПУ.
- Автоматически регулируемый угол наклона с помощью ЧПУ.
- Пропорциональная настройка давления.
- Полноразмерная откидная клеть для защиты пальцев.
- Разметка линии реза тенью и освещение рабочей зоны.
- Передние столы со встроенными шариками.
- Задние световые завесы безопасности.
- Моторизованный задний упор переменного тока, 1000 мм, с автоматическим откидыванием.
- Угловой рычаг со шкалой, Т-образным пазом и ограничителем наклона (L= 1000 мм).
- Опорный рычаг 1000 мм.
- Ножная педаль с кнопкой аварийной остановки.
- Верхние и нижние лезвия.
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ
- Блок управления с цветным сенсорным экраном Cybelec Touch8.
- Пневматическая система поддержки листов (фиксированного типа).
- Пневматическая система поддержки листов (модульного типа).
- Передний датчик угла 0-180°.
- Лазерный указатель линии резки.
- Световая завеса для защиты пальцев.
- Система обогрева масла.
- Система охлаждения масла с вентилятором.
- Ручная централизованная система смазки.
- Моторизованная централизованная система смазки.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Гидравлические гильотинные ножницы с регулируемым углом наклона с ЧПУ серии HYPER, которые предоставляют подходящие решения для ваших нужд, доказали свою простоту в использовании благодаря своим передовым технологическим функциям, обеспечивающим высокую эффективность, точность и критерии производительности. Гидравлические гильотинные ножницы с ЧПУ регулируемым углом наклона серии HYPER зарекомендовали себя как лучшие и самые долговечные в отрасли благодаря простоте использования.
- После ввода информации по заготовке о длине, толщине и материале в легкопрограммируемый блок управления, расстояние зазора, угол резки и длина резки автоматически регулируются.
- Обеспечивая гибкость в соответствии с различными производственными требованиями, потери времени устраняются за счет достижения высокой производительности.
- Рама станка изготовлена по передовым технологиям с очень точными допусками и снятием остаточных напряжений за счет сварки крупногабаритных элементов. Все напряженные точки имеют большой радиус для исключения деформаций и возможных трещин при сварке.
- Инерция нижнего и верхнего стола имеет оптимально рассчитанную величину возможной минимальной деформации, влияющей на качество резки.
- Верхняя плита имеет вертикальное позиционирование, таким образом шариковые подшипники, поршневые подшипники и манжеты могут компенсировать вертикальные нагрузки.
- Гидравлический цилиндр двустороннего действия, имеет шероховатость внутренней поверхности поверхности 2 мкм. Таким образом, обеспечивается максимальная устойчивость к износу. Корпуса цилиндров изготовлены из кованой стали SAE 1040.
- Гидравлические цилиндры имеют специально разработанную конструкцию, и верхний стол крепится на цилиндрических пружинах с двойной защитой при сферическом соединении. В этом месте энергия, которая образуется во время резки, равномерно распределяется по всему объему станины.
- Особенности поршневой головки: манжеты типа Omega снабжены широкими бронзовыми подшипниками, угловыми втулками.
- Гидравлическая система Hilalsan обеспечивает точное использование при любых значениях давления, вплоть до максимального рабочего давления. В то же время при таких значениях давления достигаются точное позиционирование цилиндра, синхронизация и повторяемость.
- Система задних упоров изготавливается согласно с условиями работы. Подшипники задних упоров предусмотрены для работы в тяжелых условиях и имеют двухрядную конструкцию. Для защиты от пыли и других инородных частиц используются подшипники скреперного типа, которые удаляют внешние загрязнения с ходовых винтов.
- Наружная поверхность станка покрыта двумя слоями краски толщиной не меньше 60 мкм для защиты от внешней среды. Высушивание краски производится в современных печах поэтапно при разных временных и температурных интервалах.
Модель | Длина реза | Режущая способность | Количество резов | Угол наклона | Количество прижимов листа | Ход заднего упора | Скорость заднего упора | Мощность главного двигателя | Объем масла | Глубина горловины | ||
M5 (450 Н/мм2) | SS (700 Н/мм2) | Мин. | Макс. | |||||||||
мм A | мм | мм | 1/мин | град. | шт | мм | Мм/сек | кВт | л | мм D | ||
AGM-2006 | 2080 | 6 | 4 | 13_24 | 0,3 | 2 | 9 | 1000 | 100 | 11 | 160 | 150 |
AGM-2010 | 2080 | 10 | 6 | 11_19 | 0,3 | 2 | 10 | 1000 | 100 | 22 | 350 | 150 |
AGM-2506 | 2580 | 6 | 4 | 12_22 | 0,3 | 2 | 11 | 1000 | 100 | 11 | 160 | 150 |
AGM-3006 | 3080 | 6 | 4 | 11_21 | 0,3 | 2 | 13 | 1000 | 100 | 11 | 160 | 150 |
AGM-3008 | 3080 | 8 | 5 | 10_18 | 0,3 | 2 | 14 | 1000 | 100 | 18,5 | 350 | 150 |
AGM-3010 | 3080 | 10 | 6 | 9_17 | 0,3 | 2 | 17 | 1000 | 100 | 22 | 350 | 150 |
AGM-3013 | 3080 | 13 | 8 | 8_15 | 0,5 | 2,3 | 15 | 1000 | 100 | 30 | 350 | 150 |
AGM-3016 | 3080 | 16 | 10 | 7_11 | 0,5 | 2,5 | 17 | 1000 | 100 | 30 | 350 | 150 |
AGM-3020 | 3080 | 20 | 13 | 5_10 | 0,5 | 3 | 18 | 1000 | 100 | 37 | 550 | 150 |
AGM-4006 | 4080 | 6 | 4 | 9_20 | 0,3 | 2 | 18 | 4000 | 100 | 11 | 350 | 150 |
AGM-4010 | 4080 | 10 | 6 | 8_16 | 0,3 | 2 | 20 | 1000 | 100 | 22 | 350 | 150 |
AGM-4013 | 4080 | 13 | 8 | 7_13 | 0,5 | 2,3 | 18 | 1000 | 100 | 30 | 350 | 150 |
AGM-4016 | 4080 | 16 | 10 | 5_10 | 0,5 | 2,5 | 21 | 1000 | 100 | 30 | 350 | 150 |
AGM-4020 | 4080 | 20 | 13 | 5_9 | 0,5 | 3 | 21 | 1000 | 100 | 37 | 550 | 150 |
AGM-6006 | 6080 | 6 | 4 | 8_13 | 0,5 | 2 | 26 | 1000 | 100 | 18,5 | 350 | 150 |
AGM-6010 | 6080 | 10 | 6 | 7_11 | 0,5 | 2 | 26 | 1000 | 100 | 22 | 350 | 150 |
AGM-6013 | 6080 | 13 | 8 | 6_11 | 0,5 | 2,5 | 24 | 1000 | 100 | 30 | 550 | 150 |
AGM-6016 | 6080 | 16 | 10 | 5_9 | 0,5 | 2,5 | 24 | 1000 | 100 | 37 | 550 | 150 |
AGM-6020 | 6080 | 20 | 13 | 4_7 | 0,5 | 3 | 24 | 1000 | 100 | 37 | 550 | 150 |
Модель | Передние рычаги | Высота стола | Длина | Ширина | Общая ширина | Высота | Прим.вес |
шт | мм С | мм L | мм W | мм W1 | мм H | кг | |
AGM-2006 | 2 | 800 | 2800 | 2120 | 2770 | 1900 | 4650 |
AGM-2010 | 2 | 850 | 2850 | 2200 | 2940 | 2190 | 7900 |
AGM-2506 | 3 | 850 | 3300 | 2130 | 2780 | 1900 | 5950 |
AGM-3006 | 3 | 850 | 3850 | 2130 | 2780 | 2200 | 7250 |
AGM-3008 | 3 | 900 | 3850 | 2230 | 2910 | 2110 | 8700 |
AGM-3010 | 3 | 900 | 3850 | 2240 | 2920 | 2300 | 10500 |
AGM-3013 | 3 | 900 | 3900 | 2260 | 2960 | 2350 | 12850 |
AGM-3016 | 3 | 900 | 3900 | 2290 | 3000 | 2450 | 16500 |
AGM-3020 | 3 | 1000 | 3950 | 2320 | 3050 | 2650 | 21500 |
AGM-4006 | 4 | 900 | 4900 | 2160 | 2820 | 2300 | 10750 |
AGM-4010 | 4 | 900 | 4900 | 2280 | 3000 | 2400 | 15500 |
AGM-4013 | 4 | 900 | 4900 | 2310 | 3020 | 2550 | 18400 |
AGM-4016 | 4 | 1000 | 4900 | 2340 | 3050 | 2700 | 22000 |
AGM-4020 | 4 | 1100 | 5000 | 2370 | 3100 | 2800 | 27500 |
AGM-6006 | 6 | 1000 | 6900 | 2200 | 2860 | 2550 | 22500 |
AGM-6010 | 6 | 1000 | 6950 | 2330 | 3050 | 2650 | 28000 |
AGM-6013 | 6 | 1200 | 6950 | 2370 | 3080 | 2950 | 35500 |
AGM-6016 | 6 | 1200 | 7000 | 2410 | 3120 | 3150 | 40500 |
AGM-6020 | 6 | 1200 | 7050 | 2440 | 3170 | 3300 | 50500 |
