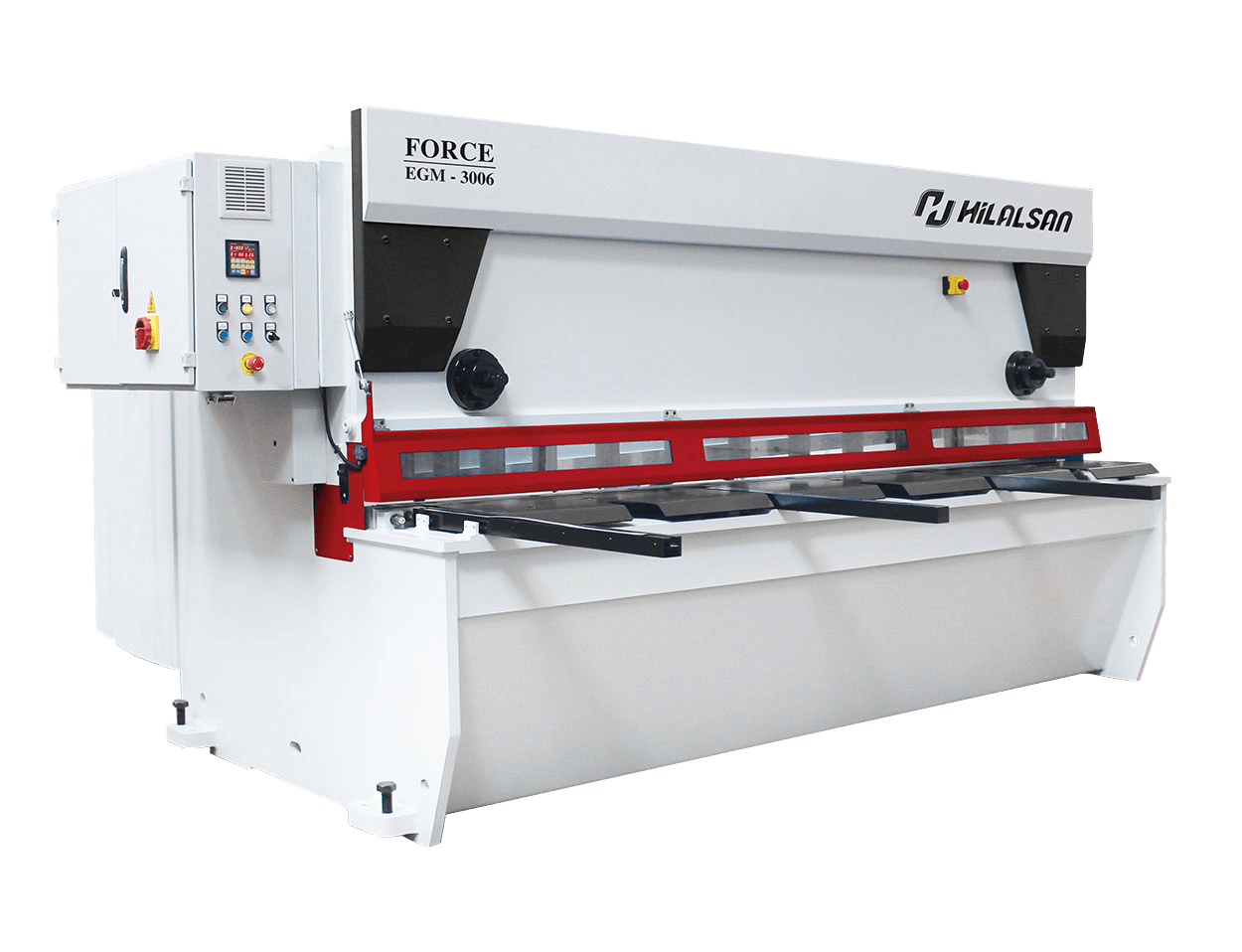

Гидравлические гильотинные ножницы с ЧПУ серии FORCE

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

• BRL 401.2 NC Блок управления.
• Моторизованная регулировка зазора между лезвиями с помощью кнопки.
• Ручная настройка давления.
• Полноразмерная откидная клеть для защиты пальцев.
• Разметка линии реза тенью и освещение рабочей зоны.
• Передние столы со встроенными шариками.
• Задние световые завесы безопасности.
• Моторизованный задний упор переменного тока, 1000 мм, с автоматическим откидыванием.
• Угловой рычаг со шкалой, Т-образным пазом и ограничителем наклона (L= 1000 мм).
• Опорный рычаг 1000 мм.
• Ножная педаль с кнопкой аварийной остановки.
• Верхние и нижние лезвия

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Пневматическая система поддержки листов (фиксированного типа).
• Пневматическая система поддержки листов (модульного типа).
• Передний датчик угла 0-180°.
• Лазерный указатель линии резки.
• Световая завеса для защиты пальцев.
• Система обогрева масла.
• Система охлаждения масла с вентилятором.
• Ручная централизованная система смазки.
• Моторизованная централизованная система смазки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Гильотинные ножницы серии FORCE предоставляют удачное технологическое решение, удобны в эксплуатации, используют новейшие технологические функции, произведены в соответствии с высокими критериями эффективности, точности и рабочих показателей.
• Гидравлические гильотинные ножницы серии FORCE зарекомендовали себя как лучшие и самые мощные в отрасли благодаря простоте использования.
• Рама станка изготовлена по передовым технологиям с очень точными допусками и снятием остаточных напряжений за счет сварки крупногабаритных элементов. Все напряженные точки имеют большой радиус воизбежание деформаций и возникновения трещин при сварке.
• Инерция нижнего и верхнего стола имеет оптимально рассчитанную величину с целью минимизации возможных деформаций, влияющей на качество резки.
• Верхняя плита имеет вертикальное позиционирование, таким образом шариковые подшипники, гидроцилиндры и манжеты могут компенсировать вертикальные нагрузки.
• Гидравлический цилиндр двустороннего действия, имеет шероховатость внутренней поверхности 2 мкм. Таким образом, обеспечивается максимальная устойчивость к износу.
• Корпуса цилиндров изготовлены из кованой стали SAE 1040.
• Гидравлические цилиндры имеют специально разработанную конструкцию, и верхний стол крепится на цилиндрических пружинах с двойной защитой при сферическом соединении. В этом месте энергия, которая образуется во время резки, равномерно распределяется по всему объему станины.
• Особенности поршневой головки: манжеты типа Omega снабжены широкими бронзовыми подшипниками, угловыми втулками.
• Гидравлическая система Hilalsan обеспечивает точное использование при любых значениях давления, вплоть до максимального рабочего давления. В то же время при таких значениях давления достигаются точное позиционирование цилиндра, синхронизация и повторяемость.
• Система задних упоров изготавливается согласно с условиями работы. Подшипники задних упоров предусмотрены для работы в тяжелых условиях и имеют двухрядную конструкцию. Для защиты от пыли и других инородных частиц используются подшипники скреперного типа, которые удаляют внешние загрязнения с ходовых винтов.
• Наружная поверхность станка покрыта двумя слоями краски толщиной не меньше 60 мкм для защиты от внешней среды. Высушивание краски производится в современных печах поэтапно при разных временных и температурных интервалах.
