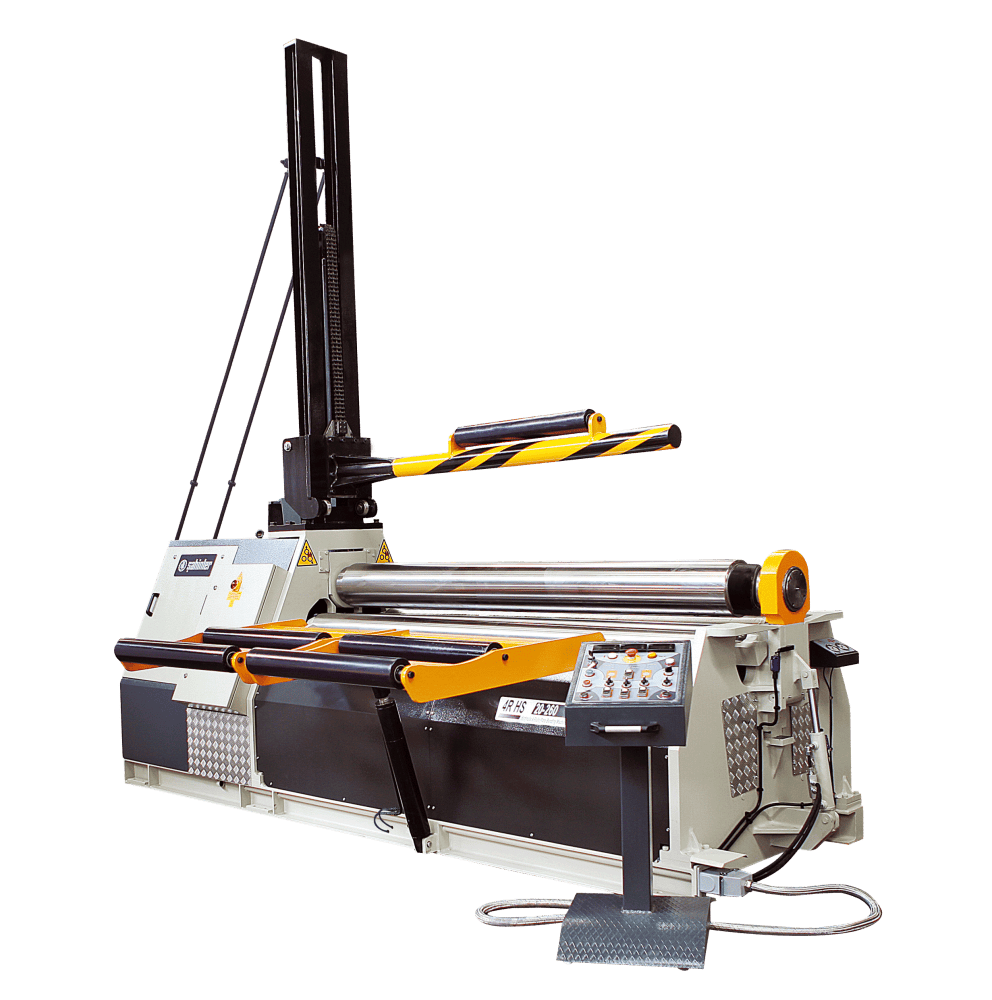

4-х валковая гидравлическая листогибочная машина SAHINLER 4R HS

4-х валковая гидравлическая листогибочная машина SAHINLER 4R HS

В дополнение к производственным секторам, в которых используются 4-х валковые гибочные машины серии 4R HSS, вальцы Sahinler 4R HS могут быть использованы при производстве таких изделий, как обод колеса, систем выпуска выхлопных гадов, различных резервуаров меньшего диаметра. Данная модель подходит для гибки средних и тяжелых листов или листов из нержавеющей стали толщиной не более 16 мм и шириной не более 4 м. Служит для изготовления обечаек полной окружности и с различными радиусами.


1. Прижимной валок и боковые валки перемещаются по орбите (Ø90 — Ø140) и линейно (Ø150 – Ø260) гидравлическими поршнями;

Встроена защита от перегрузки!

2. Верхний валок приводятся в действие гидравлическим двигателем через редуктор с планерной передачей;

3. Для легкого позиционирования валов, на них располагается три цифровых индикатора;

4. Откидной торец с гидравлическим открытием;

5. Мобильный пульт управления;

6. Сварная стальная рама;

7. Все валы дополнительно упрочнены индукционной закалкой в соответствии со стандартами SAE 1050 (CK 45-50);

8. Устройство для конической гибки;

9. Гидравлическая балансировочная система;

10 Двухскоростная рабочая система

Дополнительная комплектация:


1. Автоматизация NC или CNC управлением;

2. Гидравлический кран для поддержки листов большого диаметра;

3. Гидравлическая боковая поддержка листов большого диаметра;

4.Автоматическая гидравлическая машина для изготовления обода колеса

5. Шлифованные и полированные валы;

6. Вариатор скорости;

7. Электронная балансировка валов.

8. Гидравлическая система для извлечения готового изделия. (Значительно увеличивает скорость производства!);

Технические характеристики:

Модель Рабочая длина, мм Толщина листа без предподгиба/с предподгибом (Мин. Ø=Ø верх. Вала x 5) Толщина листа без предподгиба/с предподгибом (Мин. Ø=Ø верх. Вала x 1,5) Ø центр. Валов, мм Ø Бок. Валов, мм Мощность двигателя, кВт Рабочая скорость м/мин Габариты (ДхШхВ), мм Вес, кг
4R HS 15-15015507/4,54,5/3,515013041,5-63750x960x11002500
4R HS 15-18015509/77/51801505.51,5-63900x1050x12503250
4R HS 15-200155011/99/72001605.51,5-63900x1050x12503500
4R HS 15-220155012/1010/82201605.51,5-63900x1050x12503600
4R HS 15-245155015/1212/102451807.51,5-63800x1425x14704600
4R HS 20-15020506/44/315013041,5-64250x960x11002800
4R HS 20-18020508/66/41801505.51,5-64400x1050x12503500
4R HS 20-200205010/88/62001605.51,5-64400x1050x12503950
4R HS 20-220205011/99/72201605.51,5-64400x1050x12504050
4R HS 20-245205013/1010/82451807.51,5-64300x1425x14705450
4R HS 20-260205016/1313/102602007.51,5-64300x1460x15506100
4R HS 25-18025506/44/31801505.51,5-64900x1050x12503900
4R HS 25-20025508/66/42001605.51,5-64900x1050x12504550
4R HS 25-22025509/77/52201605.51,5-64900x1050x12504600
4R HS 25-245255010/88/62451807.51,5-64800x1425x14705700
4R HS 25-260255013/1010/82602007.51,5-64800x1460x15506800
4R HS 30-18031005/33/21801505.51,5-65150x1050x12504300
4R HS 30-20031006/44/32001605.51,5-65150x1050x12504900
4R HS 30-22031008/66/42201605.51,5-65150x1050x12505200
4R HS 30-24531009/77/52451807.51,5-65350x1425x14706350
4R HS 30-260310010/88/62602007.51,5-65350x1460x15507500
4R HS 40-26041006/44/32602007.51,5-66350x1460x15508900
