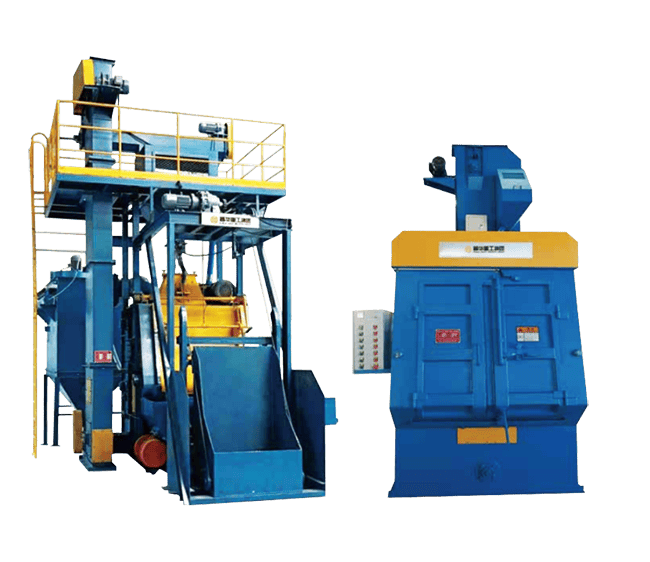

Дробеструйная машина Q326
Спецификация дробеструйной машины Q326:
| 1 | Макс. размер заготовки | По требованию клиента |
|---|---|---|
| 2 | Размер диска | 650 мм |
| 3 | Максимальный вес заготовки | 10 кг |
| 4 | Финишный уровень | Sa 2-2 .5 (GB8923-88) |
| 5 | Скорость обработки | 3-8 мин/крюк (в зависимости от настроек) |
| 6 | Шероховатость поверхности | 40~75 μ (в зависимости от размера абразива) |
| 7 | Рекомендуемый абразив | Стальная проволока, дробь из литейного сплава: Φ0,2~2,5, клапан подачи абразива макс. расход: 500 кг/мин.Начальная загрузка: 500 кг. |
| 8 | Электрические характеристики | 380В, 3фазы,50 Гц или индивидульное |
| 9 | Олаждение | Водяное |
Технические характеристики дробеструйной машины:
| 1 | Ленточная конвейерная система | Мощность редуктора | 1.3 кВт кг |
|---|---|---|---|
| Динамическая нагрузка | 200 кг | ||
| Диаметр диска | 1000 мм | ||
| Объем загрузки | 0.3 м3 | ||
| Скорость | 3.5 об/мин | ||
| 2 | Система дробеструйной обработки | Дробеструйная камера | Защита: SPMn13 |
| Камера: Q235 | |||
| Ворота: Пневматика | |||
| Дробеструйная турбина | Кол-во: 1 шт | ||
| Производительность: 125 кг/мин | |||
| Мощность: 7.5 кВт | |||
| Скорость: 76 м/с | |||
| 3 | Система рекуперации дроби | Шнековый конвейер | Производительность: 15 т/ч Диаметр: 250 мм |
| Ковшовый элеватор | Грузоподъемность: 15 т/ч Скорость подъема: 1.21 м/с Мощность: 2.2 кВт | ||
| Сепаратор | Кол-во сепараций: 15 т/ч Скорость воздуха: 4-5 м/с Содержание отходов: ≤1% (многоступенчатое веяние типа «Полная завеса» и «Поточная завеса») | ||
| 4 | Система удаления пыли | Фильтрующий материал | Монтажный картридж с полиэфирным покрытием |
| Мощность вентилятора | 3 кВт | ||
| Общее давление | 2020 Па | ||
| Объем вентиляции | 5400 м3/ч | ||
| Количество картриджей | 4 шт Ø360x1000 | ||
| Площадь фильтрации | 80 м2 | ||
| Способ попадания пыли | Автоматический обратный импульс | ||
| Уровень фильтрации | Огнезащита, антистатика | ||
| Точность фильтрации | 1 μm | ||
| Уровень выброса пыли | ≤90 мг/м3 | ||
| 5 | Система управления | Система управления одной кнопкой, кабели, низковольтное электрическое подключение, автоматическое обнаружение неисправностей и функция сигнализации и т. д. | |
| 6 | Шум | ≤95 ДБ | |
| 7 | Общая электрическая мощность | около 17.5 кВт | |
