6-ти осевой роботизированный сварочный комплекс

6-ти осевой роботизированный сварочный комплекс

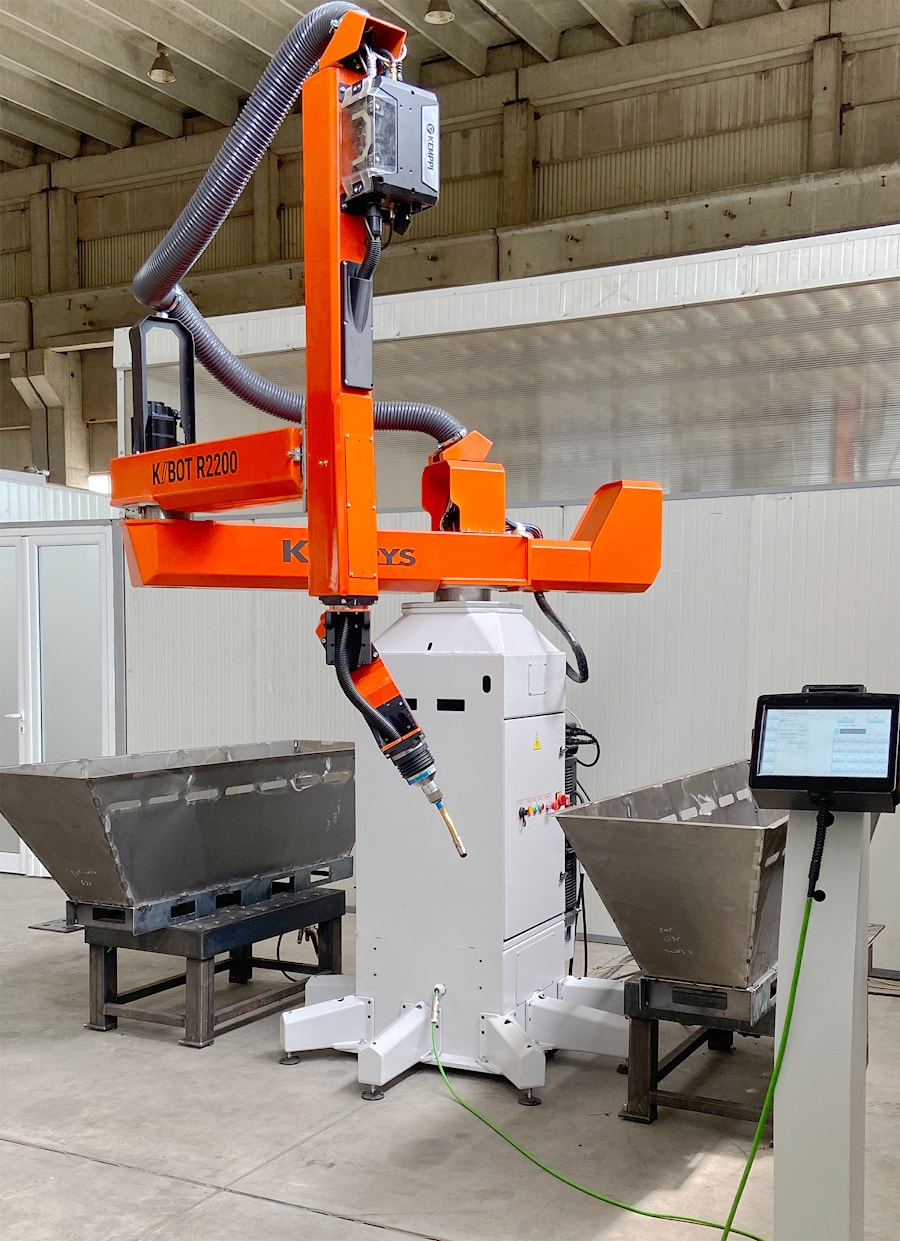

KIBOT представляет собой многоосную сварочную роботизированную систему с манипуляторами, перемещающимися в горизонтальной плоскости, с прочной конструкцией с прецизионными направляющими. Благодаря двигателям с цифровым сервоуправлением система достигает высокой скорости и точности.

Сварочный робот KIBOT имеет цилиндрическую рабочую зону с радиусом до 2700 мм по двум осям вращения и вертикальным перемещением 1500 мм по линейной оси. Максимальный радиус досягаемости робота KIBOT R2700 на острие инструмента составляет 3400 мм.

Уникальная конструкция позволяет охватывать основание робота на 360°, создавая несколько рабочих зон. Три оси вращения для вращения и наклона сварочной горелки предлагают бесконечные возможности сварки всех типов соединений и расположений.

МОДЕЛЬ KIBOT R2200 KIBOT R2700
Максимальный радиус действия A1 + A2:мм22002700
Ход рычага 1, A1:+ 180°
Ход рычага 2, A2:+ 160°
Вертикальный штрих, A3:мм1500
Диапазон поворота, A4:+ 360°
Диапазон поворота, A5:+ 125°
Диапазон поворота, A6:+ 360°
Максимальная скорость
Ось вращения A1, A290°/с
Линейная ось A3м/с1
Ось вращения A4, A5, A6с1207
Макс. интерполированная скоростьм/с2
Повторяемостьмм+0,15+0,20





Ещё из раздела ОБОРУДОВАНИЕ ДЛЯ КОМПЛЕКСНОЙ ОБРАБОТКИ ЛИСТОВОГО МЕТАЛЛА

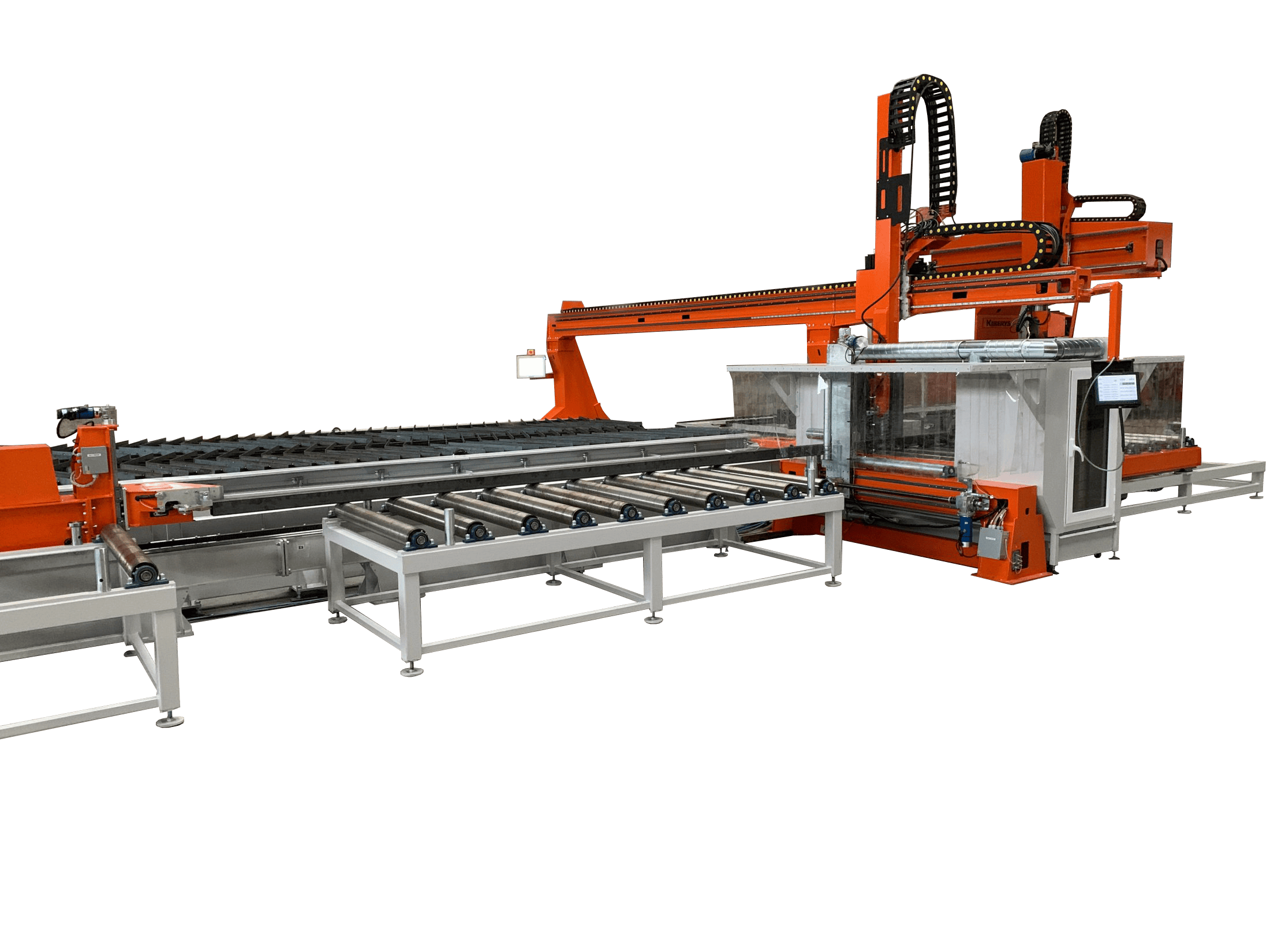

    3D роботизированная портальная система плазменной и газокислородной резки имеет двухсторонний привод, систему точного позиционирования с помощью реечных шестерен по 3-м линейным осям с исключительной скоростью и динамикой. Отсутствие люфта на 3 осях ...
