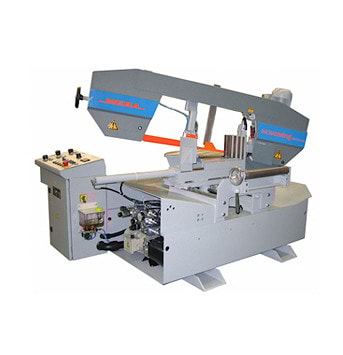

MEBAswing 320/410 – серия консольных ленточнопильных станков по металлу, включающая ручной и полуавтоматические поворотные станки, которые характеризуются универсальностью применения, простотой и удобством в управлении, а также оптимальным соотношением цена/производительность.
Конструкцией станков данной серии предусмотрен быстрый бесступенчатый поворот пильной рамы в диапазоне 30°-135°. Точность (0,5°) измеряется по шкале. Точка поворота пильной рамы находится прямо над точкой пересечения ленточного полотна и фиксированной губки тисков, таким образом, не происходит изменения длины заготовки при изменении угла поворота.
Опускание пильной рамы производится под действием ее собственного веса. Регулировка скорости опускания (в зависимости от размера сечения заготовки) осуществляется посредством регулятора демпферного цилиндра. Подъем пильной рамы – при помощи гидравлики.
Стандартная комплектация:
• Система быстрого зажатия заготовки. Заготовка всегда зажата перпендикулярно, независимо от угла пиления.
• Система СОЖ в сборе с электромотором.
• Емкость для сбора стружки.
• Привод ленточного полотна с функцией отключения при окончании реза.
• Высокоточные комбинированные направляющие ленточного полотна (ролики и твердосплавные пластины).
• Щетка очистки полотна.
• Одно ленточное полотно, установленное на станке, 4/6 tpi.
• Цвет: серебристо-серый/сине-серый (RAL 7001 / RAL 7031).
• Руководство по эксплуатации и список запасных частей на диске.
Дополнительная комплектация:
• Гидравлический подъем и опускание пильной рамы.
• Гидравлический зажим заготовки.
• Бесступенчатая регулировка давления пиления и подачи.
• Датчик скорости опускания (шкала).
• Датчик давления пиления (манометр).
• Ускоренное опускание пильной рамы до уровня заготовки.
• АС-привод с частотным преобразователем, диапазон скоростей пиления 15-150 м/мин, 3 кВт.
• Гидравлический зажим заготовки посредством цилиндра полного хода.
• Ленточное полотно 34x1,1 мм.
Технические характеристики MEBAswing 320/410: Тип | Модель | 30° налево | 45° налево | 90° | 45° направо | 30° направо | Двигатель [кВт] | Ленточное полотно [мм]
| Скорость [м/мин] |
320 DG | Полуавтомат | - | Ø 300
300x300 | Ø 325
500x300 | Ø 300
300x300 | Ø 200
200x200 | 3,0 АС | 4200x34x 1,1 | 15-150 |
405 DG | Полуавтомат | - | Ø 300
300x300 | Ø 410
620x410 | Ø 360
420x360 | Ø 300
300x300 | 3,0 AC | 5000x34x 1,1 | 15-150
|
Возможны изменения технических характеристик.
